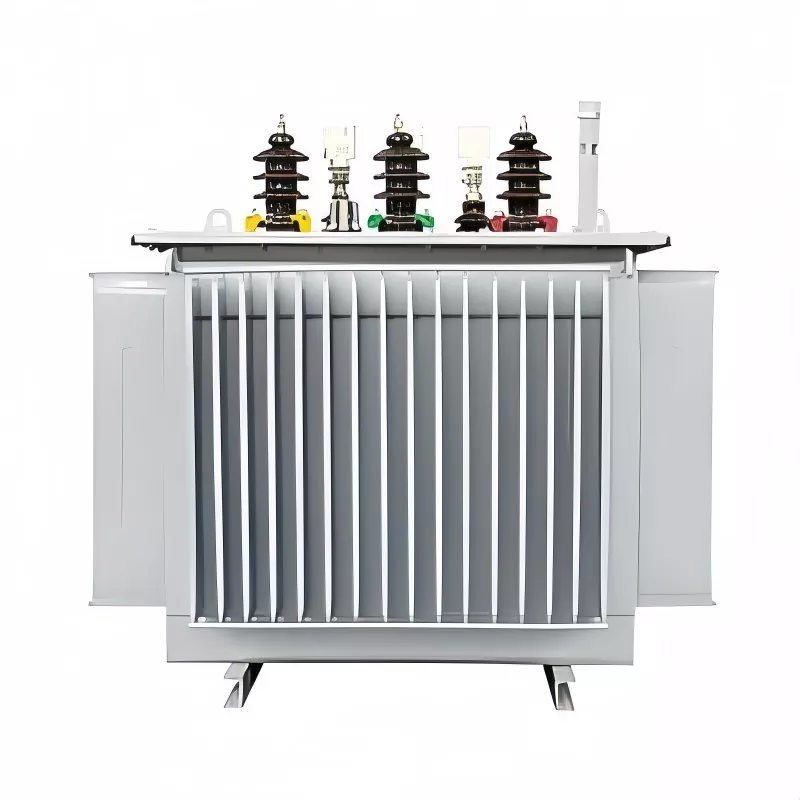

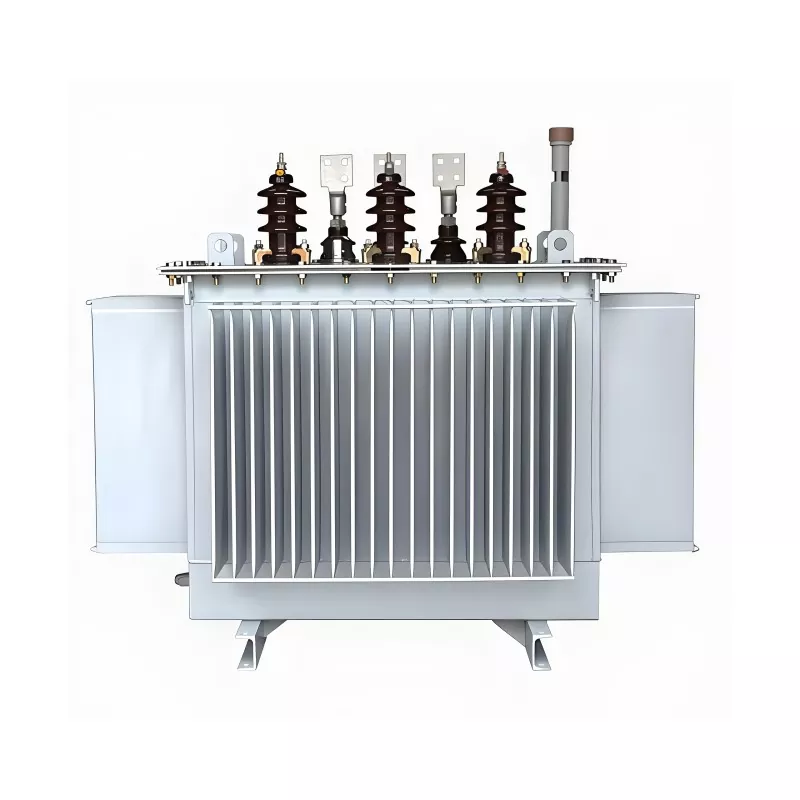

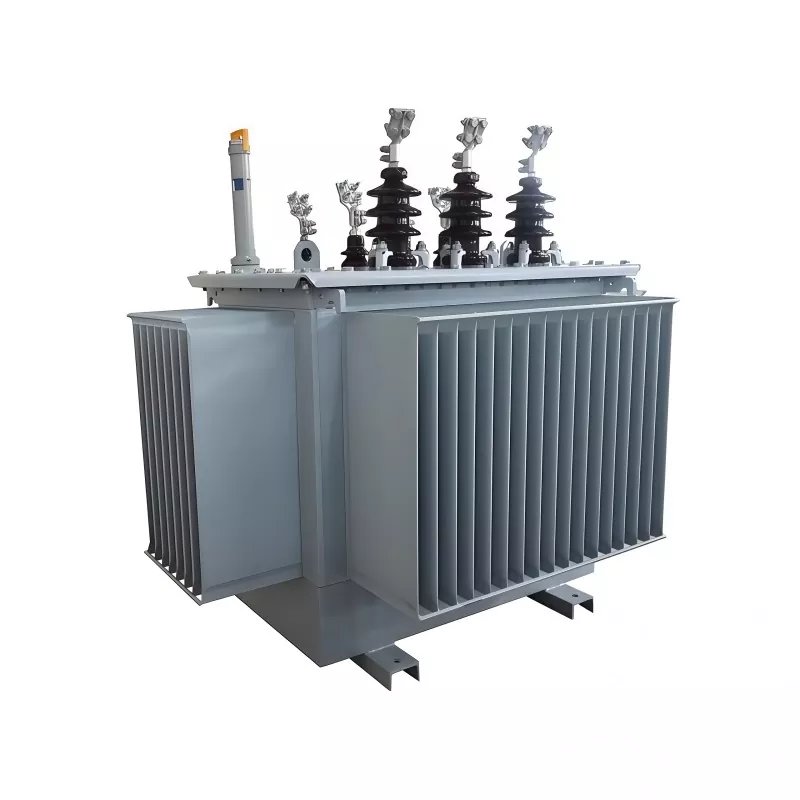

100KVA 20KV Three Phase Oil Immersed Transformer

Ang 100KVA 20KV Three Phase Oil Immersed Transformer na ito, na ginawa sa China ng GUANGBIAN, ay namumukod-tangi dahil sa pangkat ng koneksyon nitong Yzn5. Ito ay isang configuration ng koneksyon kung saan ang high-voltage winding ay gumagamit ng star connection (Y connection), ang low-voltage winding ay gumagamit ng zigzag connection (nagmula sa delta connection), ang neutral point sa low-voltage side ay iginuhit, at ang phase relationship sa pagitan ng high at low-voltage windings ay natukoy gamit ang "paraan ng orasan".

Ang Three Phase Transformer na ito ay ginagamit ng aming mga customer sa mga precision machine tool workshop na humihiling ng mataas na kalidad ng supply ng kuryente, na nagsisilbing bawasan ang mga pagkabigo ng kagamitan na dulot ng harmonic interference.

Ito ay karaniwang naka-install sa:

Mga sistema ng pamamahagi ng kuryente sa industriya

Mga proyekto sa elektripikasyon sa kanayunan

Mga maliliit na substation

Mga lugar ng imprastraktura at konstruksyon

Commercial at utility power network

Kung ikukumpara sa mga dry-type na transformer, ang oil-immersed na mga transformer ay nagbibigay ng mas mahusay na cooling performance at mas mataas na overload resistance, na ginagawang mas angkop ang mga ito para sa mga panlabas at heavy-duty na application.

Mga Pangunahing Tampok at Kalamangan

1. Matatag na Pagganap sa 20KV Medium Voltage Systems

Idinisenyo para sa 20KV distribution network, na tinitiyak ang matatag na conversion ng boltahe at maaasahang operasyon kahit na sa ilalim ng pabagu-bagong kondisyon ng grid. Pinapabuti nito ang pangkalahatang katatagan ng power system at proteksyon ng kagamitan.

2. Mataas na Kahusayan na may Mababang Pagkawala ng Enerhiya

Ang na-optimize na core at winding na disenyo ay makabuluhang binabawasan ang pagkawala ng pagkarga at pagkarga, na tumutulong na mapababa ang pangmatagalang pagkonsumo ng enerhiya at mga gastos sa pagpapatakbo.

3. Oil-Immersed Cooling para sa Malakas na Pag-alis ng init

Tinitiyak ng ONAN na oil-immersed cooling system ang mahusay na pag-alis ng init, na sumusuporta sa tuluy-tuloy na full-load na operasyon at pagpapahaba ng insulation lifespan.

4. Mataas na Overload at Short-Circuit na Lakas

Binuo para sa mga pang-industriyang kapaligiran, natiis nito ang mga pag-start-up ng motor at short-circuit stress, na tinitiyak ang ligtas at matatag na operasyon sa ilalim ng mabigat na kondisyon ng pagkarga.

5. Compact na Istraktura, Madaling Pag-install

Space-saving na disenyo na may simpleng pag-install at mababang mga kinakailangan sa pagpapanatili, na ginagawang angkop para sa parehong mga bago at retrofit na proyekto sa pamamahagi ng kuryente.

Parameter ng Produkto

Mga Kinakailangan sa Operating Environment

1. Saklaw ng Temperatura

◦ Karaniwang pagpapatakbo: -25℃ ~ 45℃

◦ Ang temperatura ng kapaligiran ay hindi dapat lumampas sa 40 ℃ para sa pangmatagalang tuluy-tuloy na operasyon (upang matiyak ang paglamig ng ONAN kahusayan).

2. Kamag-anak na Humidity

◦ Maximum 95% (sa 25℃ ambient temperature)

3. Altitude

◦ Karaniwang adaptasyon: ≤1000m sa ibabaw ng dagat

◦ Pag-customize sa mataas na altitude: ≤3000m (na may pinahusay na pagkakabukod at na-optimize na pagkawala ng init, opsyonal).

4. Site ng Pag-install

◦ Sa loob o labas (sa panlabas na pag-install ay nangangailangan ng marka ng proteksyon ng IP23, opsyonal; panloob na default na IP20).

- Lumayo sa nasusunog, sumasabog, kinakaing unti-unti na mga gas at pinagmumulan ng alikabok.

◦ Walang matinding vibration (vibration acceleration ≤0.1g) o mechanical impact.

5. Kondisyon ng Bentilasyon

◦ Sapat na espasyo sa bentilasyon: ≥0.5m clearance sa paligid ng transformer para sa natural na sirkulasyon ng hangin (kritikal para sa ONAN paglamig).

◦ Iwasan ang mga nakapaloob na espasyo na walang daloy ng hangin upang maiwasan ang sobrang init.

6. Kapaligiran ng Power Grid

◦ Frequency compatibility: 50Hz / 60Hz dual-frequency adaptable.

◦ Pagbabago ng boltahe: ≤±5% ng na-rate na boltahe ng input (20KV) upang matiyak ang matatag na operasyon.

Anong mga Problema ang nalulutas nito?

Sa mga tunay na sistema ng pamamahagi ng kuryente, ang pagkabigo ng kagamitan ay kadalasang sanhi ng hindi matatag na boltahe, mga overload na surge, at akumulasyon ng init.

Ang transpormer na ito ay idinisenyo upang malutas ang:

● Kawalang-tatag ng boltahe sa 20KV na medium-voltage na network

● Madalas na epekto ng pagsisimula ng motor sa mga sistemang pang-industriya

● Mga isyu sa sobrang pag-init sa patuloy na operasyon

● Pagkawala ng enerhiya sa pangmatagalang pamamahagi ng kuryente

● Hindi maaasahang pagganap sa malupit na panlabas na kapaligiran

Sa pamamagitan ng pagtugon sa mga problema sa antas ng system na ito, tinitiyak nito ang matatag at mahusay na paghahatid ng kuryente sa mga hinihinging aplikasyon.

Ang Aming Pabrika

Pagawaan ng sheet metal

Foil winding workshop

Paikot-ikot na workshop

Winding oven workshop

Pagawaan ng pagpupulong ng transformer

Transformer commissioning workshop

Bakit Pumili ng Oil Immersed Transformer?

Kung ikukumpara sa mga dry-type na transformer, ang mga oil immersed transformer ay nag-aalok ng:

● Mas mahusay na pagganap ng pagwawaldas ng init

● Mas mataas na kapasidad ng overload

● Mas mahabang buhay ng pagpapatakbo

● Mas matatag na pagganap sa ilalim ng mabigat na pagkarga

Para sa 20KV distribution system, ang oil-immersed na disenyo ay madalas ang gustong solusyon para sa panlabas at pang-industriyang mga aplikasyon.

Quality Control at Manufacturing Assurance

Ang bawat transpormer ay ginawa sa ilalim ng mahigpit na mga pamamaraan ng kontrol sa kalidad upang matiyak ang matatag na pagganap at pagsunod sa kaligtasan.

Kasama sa pagsubok ang:

● Nakagawiang pagsusuri sa pagganap ng kuryente

● Pagsubok sa paglaban sa pagkakabukod

● Pagsusuri sa pagtaas ng temperatura

● Pagsubok sa pag-load at pagkawala ng pagkarga

● Pagsusuri ng short-circuit withstand

Ang pagmamanupaktura ay sumusunod sa mga internasyonal na pamantayan upang matiyak ang pagiging maaasahan sa mga pandaigdigang pamilihan.

Pagpapanatili at Buhay ng Serbisyo

Ang 100KVA 20KV Three Phase Oil Immersed Transformer ay idinisenyo para sa mababang mga kinakailangan sa pagpapanatili. Sa wastong pag-install at pana-panahong inspeksyon, ang buhay ng serbisyo ay maaaring lumampas sa 20-25 taon.

Kasama sa inirerekomendang pagpapanatili ang:

● Regular na pagsusuri sa kondisyon ng langis

● Inspeksyon ng koneksyon sa terminal

● Pagsubaybay sa temperatura

● Paglilinis ng mga panlabas na bahagi

FAQ

1. Maaari bang patuloy na gumana ang transpormer na ito sa loob ng 24 na oras?

Oo, ito ay idinisenyo para sa tuluy-tuloy na operasyon sa ilalim ng na-rate na mga kondisyon ng pagkarga.

2. Ang 100KVA transformer ba ay angkop para sa panlabas na pag-install?

Oo, ang mga oil-immersed na transformer ay angkop para sa parehong panloob at panlabas na kapaligiran.

3. Maaari bang ipasadya ang boltahe?

Oo, ang pangunahin at pangalawang boltahe ay maaaring i-customize batay sa mga kinakailangan ng proyekto.

4. Ano ang pangunahing bentahe ng 20KV system compatibility?

Pinapayagan nito ang matatag na pagsasama sa mga medium-voltage distribution network na may pinababang pagkawala ng transmission.

Ang 100KVA 20KV Three Phase Oil Immersed Transformer ay isang maaasahan at mahusay na solusyon para sa medium-voltage power distribution system. Sa malakas nitong overload na kapasidad, mababang disenyo ng pagkawala ng enerhiya, at matibay na istraktura ng pagpapalamig na nababalot ng langis, nagbibigay ito ng matatag na pangmatagalang pagganap para sa mga pang-industriya at mga utility na aplikasyon sa buong mundo.
