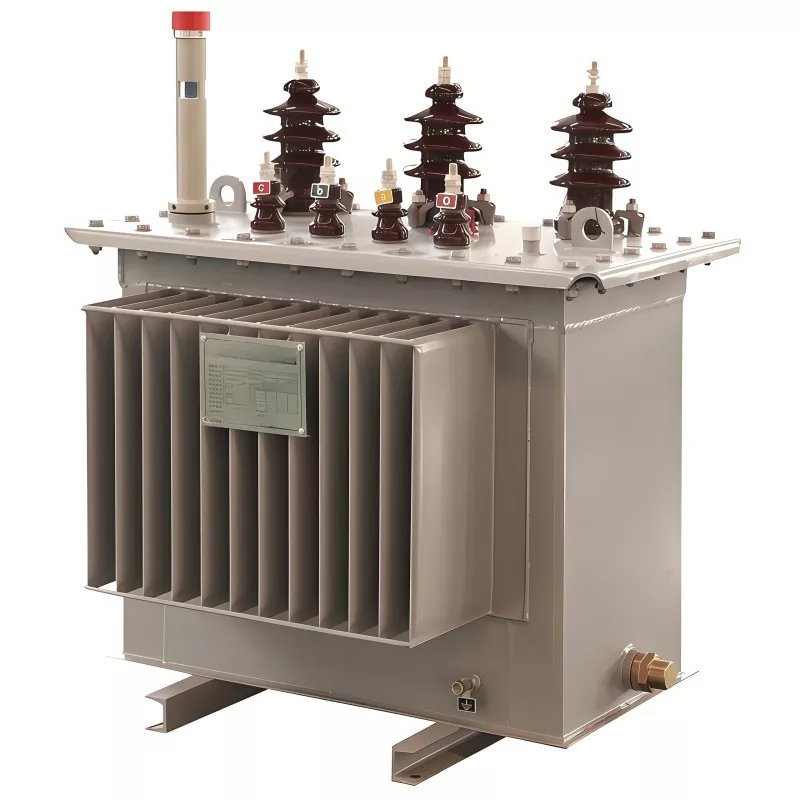

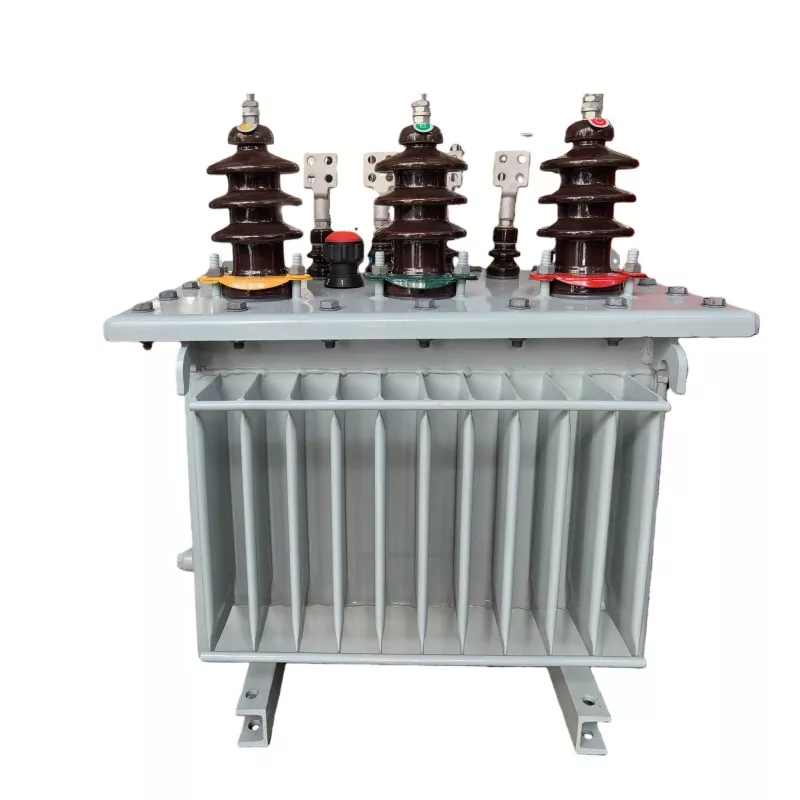

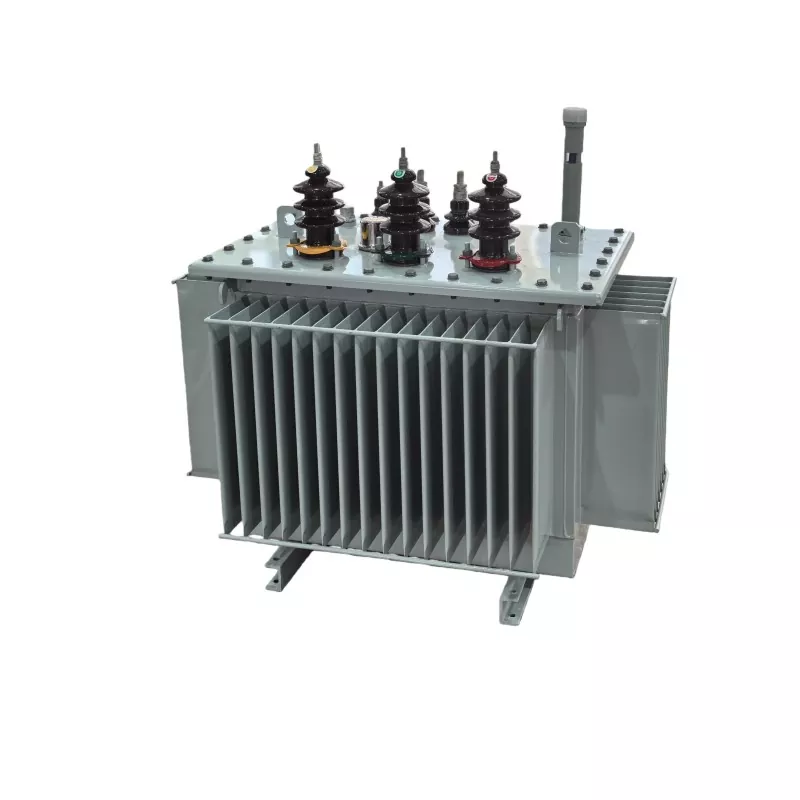

100KVA 11KV Oil Immersed Transformer

Ang 100KVA 11KV Oil Immersed Transformer ay isang medium-voltage distribution transformer na idinisenyo upang pababain ang 11kV na pangunahing boltahe sa mababang boltahe na mga antas (karaniwang 400V / 415V / 0.4kV) para sa mga sistema ng pamamahagi ng kuryente, komersyal, at utility.

Gumagamit ito ng mineral insulating oil bilang parehong cooling at insulating medium, na tinitiyak ang matatag na thermal performance at mataas na dielectric na lakas sa ilalim ng tuluy-tuloy na kondisyon ng pagkarga.

Kaso ng Application

Ang 100KVA 11KV Oil Immersed Transformer na ginawa ng GUANGBIAN ay na-deploy kamakailan ng isang African customer upang palitan ang isang nabigong transformer na nakaranas ng short-circuit na pinsala sa isang lokal na sistema ng pamamahagi ng kuryente.

Sa proyektong ito, ang orihinal na transpormer ay gumamit ng mga paikot-ikot na aluminyo, na pinili para sa mga kadahilanang makatipid sa gastos. Gayunpaman, dahil sa hindi matatag na kondisyon ng grid at madalas na pagbabagu-bago ng boltahe sa gilid ng gumagamit, ang transpormer ay paulit-ulit na nalantad sa labis na karga at short-circuit na stress, na humahantong sa labis na pag-init at kalaunan ay pagkabigo sa paikot-ikot.

Copper vs Aluminum Windings para sa 100KVA Transformer

Para sa 100KVA distribution transformer, ang GUANGBIAN ay nagbibigay ng parehong:

● Copper winding option

● Aluminum paikot-ikot na opsyon

Habang ang aluminum windings ay nag-aalok ng mas mababang paunang gastos, ang kanilang thermal endurance at mekanikal na lakas ay medyo mas mababa kumpara sa copper windings.

Sa hindi matatag na kapaligiran ng kuryente - tulad ng:

● Madalas na pagbabagu-bago ng boltahe

● Mataas na inrush kasalukuyang kondisyon

● Mga paulit-ulit na short-circuit na kaganapan

Ang aluminum windings ay mas madaling kapitan ng:

● Overheating sa ilalim ng overload na mga kondisyon

● Pagkasira ng pagkakabukod

● Pinababang habang-buhay sa malupit na grid application

Gastos kumpara sa Pagiging Maaasahan

Bagama't may mas mababang paunang halaga ng pagbili ang mga aluminum winding transformer, ipinapakita ng mga real-world na application na sa hindi matatag na mga kapaligiran ng grid, maaaring tumaas ang kabuuang halaga ng lifecycle dahil sa:

● Mga kinakailangan sa pagpapanatili

● Mga hindi inaasahang pagkabigo

● Mga gastos sa pagpapalit

Samakatuwid, ang pagpili ng materyal ay dapat na nakabatay sa aktwal na mga kondisyon ng pagpapatakbo sa halip na paunang presyo lamang, upang matiyak ang pangmatagalang katatagan ng system at mabawasan ang hindi planadong downtime.

Teknikal na Dokumento

Operating Environment

Kondisyon ng Temperatura:

Pangmatagalang Operating Ambient Temperatura: -25℃ ~ +45℃.

Pinakamataas na Operating Ambient Temperature: Hindi hihigit sa +50℃.

Temperatura sa Imbakan at Transportasyon:

-40℃ ~ +60℃.

Mga Kondisyon ng Halumigmig:

Kamag-anak na Halumigmig: ≤95% sa 25 ℃

Mga Kinakailangan sa Altitude:

Rated Altitude Adaptation Range: ≤1000 metro

Teknikal na Posisyon kumpara sa Mga Kakumpitensya

Oil-Immersed vs Dry-Type Transformer

Ang mga oil-immersed na transformer ay mas angkop para sa heavy-duty, outdoor, at long-life application.

Kumpara sa Lower Standards (S9 / S11 / S13 series trend)

● S9: Mas mataas na pagkalugi, hindi napapanahong pamantayan ng kahusayan

● S11: Baseline modernong kahusayan

● S13: Low-loss, high-efficiency na disenyo (mas gusto sa mga export market)

Ang isang 100KVA transformer na idinisenyo gamit ang S13 core technology ay makakabawas sa pagkawala ng walang load ng 15–30% kumpara sa S11, na nagpapataas ng ROI sa pangmatagalang operasyon.

Pagpoposisyon ng Kakumpitensya sa Antas ng Market

Kung ikukumpara sa mga generic na tagagawa:

● Mas mahusay na kontrol sa pagkawala (walang load + pag-optimize ng pagkawala ng load)

● Mas malakas na short-circuit na makatiis na kakayahan

● Pinahusay na teknolohiya ng sealing (pag-iwas sa pagtagas ng langis)

● Mas mahusay na dokumentasyon ng pagsunod para sa mga export market

Ang Aming Pabrika

Pagawaan ng sheet metal

Foil winding workshop

Paikot-ikot na workshop

Winding oven workshop

Pagawaan ng pagpupulong ng transformer

Transformer commissioning workshop

FAQ

Q1: Ano ang lifespan ng isang 100KVA oil immersed transformer?

Karaniwang 20–30 taon, depende sa kondisyon ng pagkarga, pagpapanatili, at kapaligiran sa pag-install.

Q2: Maaari ba itong gamitin sa labas?

Oo. Ang mga oil-immersed na transformer ay partikular na idinisenyo para sa mga panlabas na substation at malupit na kapaligiran.

Q3: Anong maintenance ang kailangan?

● Regular na inspeksyon sa antas ng langis

● Pana-panahong pagsusuri sa dielectric ng langis

● Bushing at paghigpit ng koneksyon

● Pagsubaybay sa temperatura

Karaniwang mas mahaba ang mga pagitan ng pagpapanatili kaysa sa mga dry-type na transformer.

Q4: Ano ang pagkakaiba sa pagitan ng 11KV at 10KV na mga transformer?

Ang 11KV ay isang mas mataas na antas ng boltahe ng system, na karaniwang ginagamit sa mga internasyonal na network ng pamamahagi. Ang mga prinsipyo ng pagganap ay nananatiling pareho, ngunit ang mga kinakailangan sa pagkakabukod ay mas mahigpit.

Q5: Angkop ba ito para sa mga proyekto ng renewable energy?

Oo. Ito ay malawakang ginagamit sa solar at wind step-down distribution system dahil sa katatagan nito at overload tolerance.
