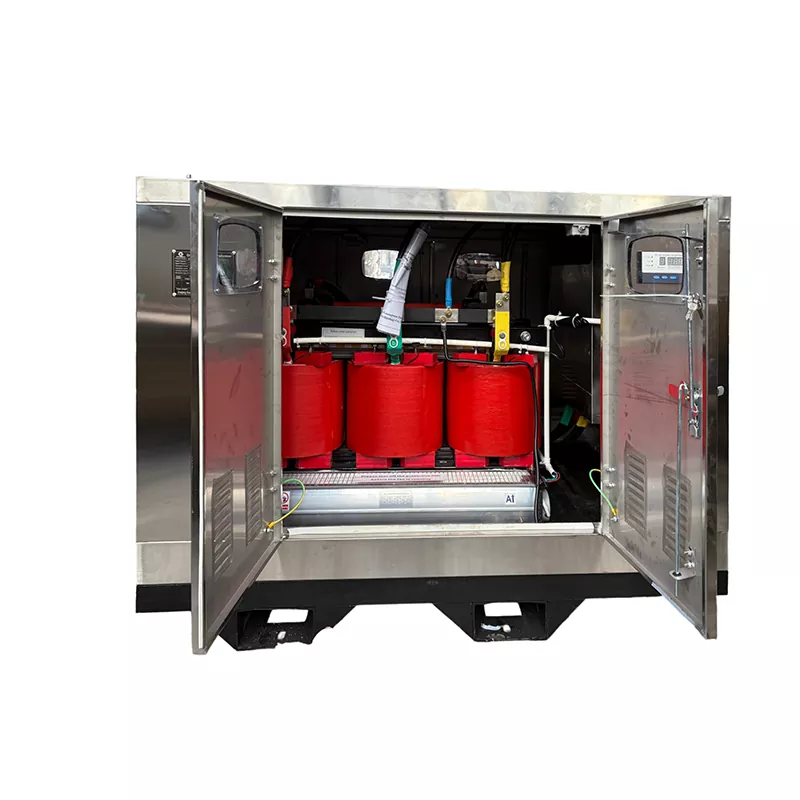

150KVA Dry Type Isolation Transformer

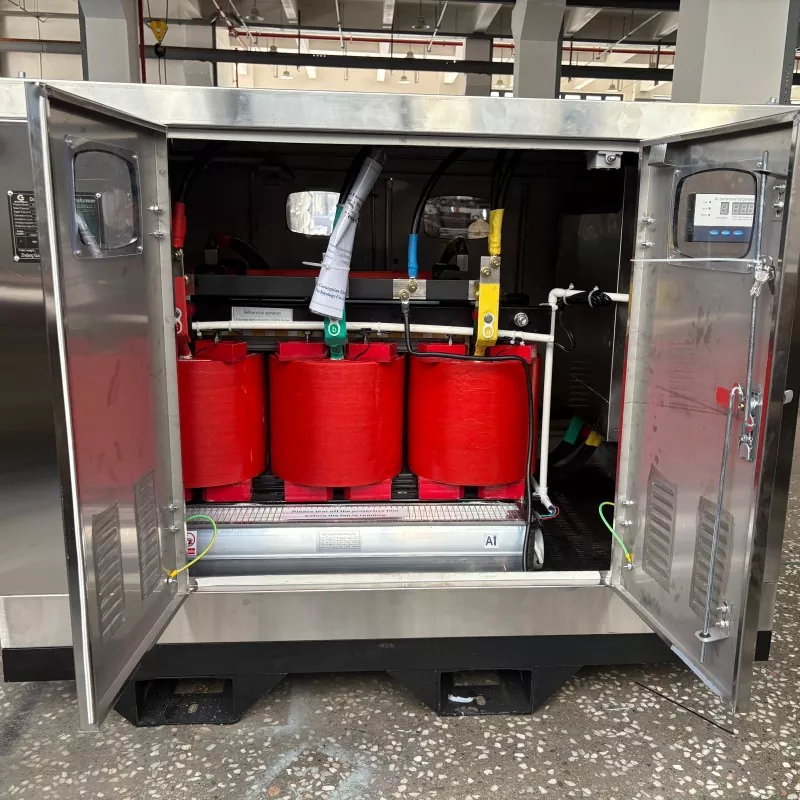

Ginagawa ng GUANGBIAN ang 150KVA Dry Type Isolation Transformer na ito para sa mga application na nangangailangan ng electrical isolation at low-voltage distribution. Ang unit na ipinakita dito ay ginawa para sa isang construction project sa Saudi Arabia at na-configure na may stainless-steel enclosure, IP43 protection, full copper windings, Delta-Star (Δ-Y) connection, automatic fan cooling, at dalawang karagdagang MCCB.

Ang mababang boltahe na bahagi ay nagbibigay ng 400V three-phase at 230V single-phase power. Nagbibigay-daan ito sa three-phase construction equipment at single-phase auxiliary load na maibigay mula sa parehong transpormer, na napapailalim sa pagkalkula ng load ng site at disenyo ng pamamahagi ng kuryente.

Configuration para sa 400V at 230V Load

Ang 400V three-phase na supply ay maaaring gamitin para sa mga kagamitan tulad ng mga crane, concrete mixer, welding machine, pump, at iba pang three-phase na makinarya. Ang 230V na supply ay angkop para sa pag-iilaw, kagamitan sa opisina, portable na kasangkapan, air-conditioning unit, at iba pang single-phase load.

Para sa isang construction site, ang paggamit ng isang transformer para sa parehong uri ng load ay maaaring gawing simple ang distribution arrangement. Ang 150 kVA rating, gayunpaman, ay hindi nangangahulugan na ang bawat konektadong load ay maaaring gumana nang sabay-sabay sa buong kapangyarihan ng nameplate. Dapat isaalang-alang ng pagpili ng transformer ang maximum na demand ng site, motor starting current, load factor, power factor, at ang inaasahang kumbinasyon ng mga load.

Gumagamit ang transpormer ng buong paikot-ikot na tanso. Ang tanso ay may mas mababang resistivity ng kuryente kaysa sa aluminyo, kaya ang pagkalugi ng konduktor ay maaaring kontrolin sa pamamagitan ng naaangkop na sukat ng konduktor at disenyo ng paikot-ikot. Para sa mga pag-install sa mainit na klima, ang paikot-ikot na materyal ay isang bahagi lamang ng thermal na disenyo; Ang temperatura ng kapaligiran, sistema ng pagkakabukod, bentilasyon, pag-load, at paraan ng paglamig ay kailangan ding isaalang-alang.

Ang koneksyon ng Delta-Star (Δ-Y) ay ginagamit para sa pangunahin at pangalawang paikot-ikot. Ang Star-connected low-voltage side ay nagbibigay ng neutral point para sa 230V single-phase supply, habang ang Delta winding ay nagbibigay ng landas para sa triplen harmonic currents na umikot sa loob ng winding. Ang pag-aayos ng neutral na saligan ay dapat sumunod sa disenyo ng elektrikal ng proyekto at mga naaangkop na lokal na kinakailangan.

Paglamig at Enclosure

Ang mga sensor ng temperatura ay ginagamit upang subaybayan ang paikot-ikot na temperatura. Kapag naabot ang preset na temperatura, ang mga awtomatikong cooling fan ay magsisimulang pataasin ang pagkawala ng init. Ito ay kapaki-pakinabang para sa mga pag-install kung saan nagbabago ang load sa panahon ng operasyon o kung saan medyo mataas ang ambient temperature.

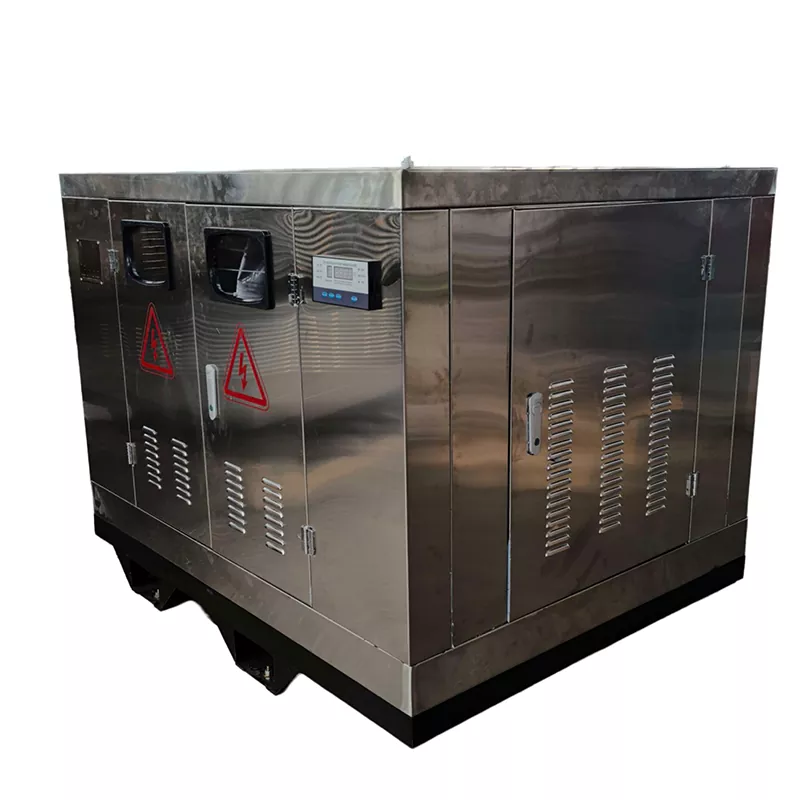

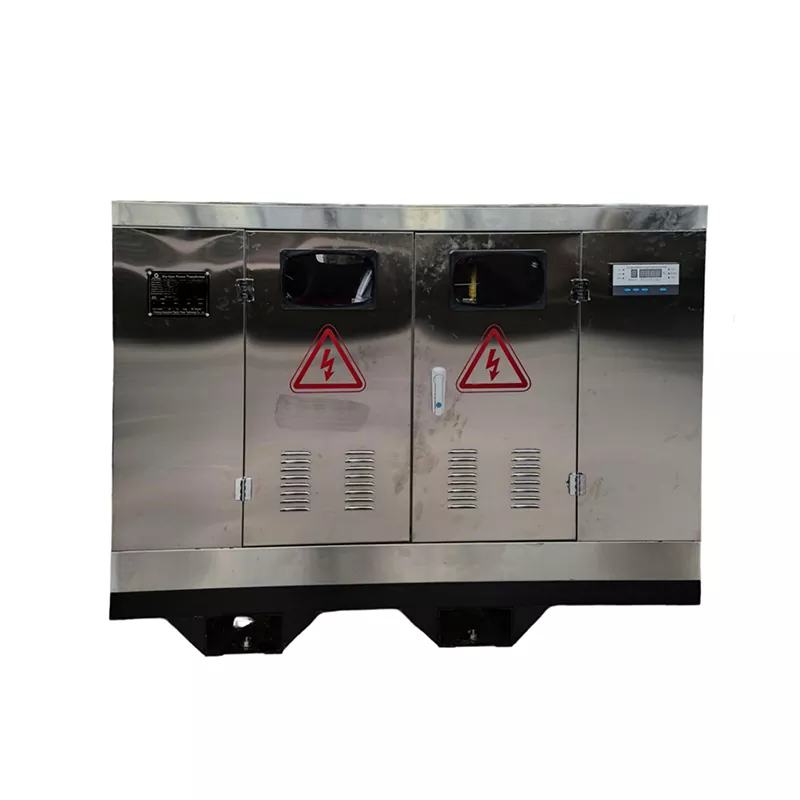

Ang enclosure ay gawa sa hindi kinakalawang na asero at may rating na IP43. Ayon sa IEC 60529, ang unang digit ng IP43 ay nagpapahiwatig ng proteksyon laban sa mga solidong dayuhang bagay na mas malaki sa 1 mm, habang ang pangalawang digit ay nagpapahiwatig ng proteksyon laban sa pag-spray ng tubig sa ilalim ng mga kondisyong tinukoy para sa IPX3. Ang rating ay nagbibigay ng proteksyon para sa nilalayong kapaligiran sa pag-install ngunit hindi dapat bigyang-kahulugan bilang ganap na dust-tight o hindi tinatablan ng tubig.

Para sa labas o bahagyang nakalantad na mga construction site, ang pag-install ay dapat pa ring magbigay ng naaangkop na proteksyon mula sa direktang malakas na pag-ulan, tumatayong tubig, labis na akumulasyon ng alikabok, at iba pang mga kondisyon sa labas ng tinukoy na antas ng proteksyon ng enclosure.

Mga Detalye ng Teknikal at Pagpili ng Proyekto

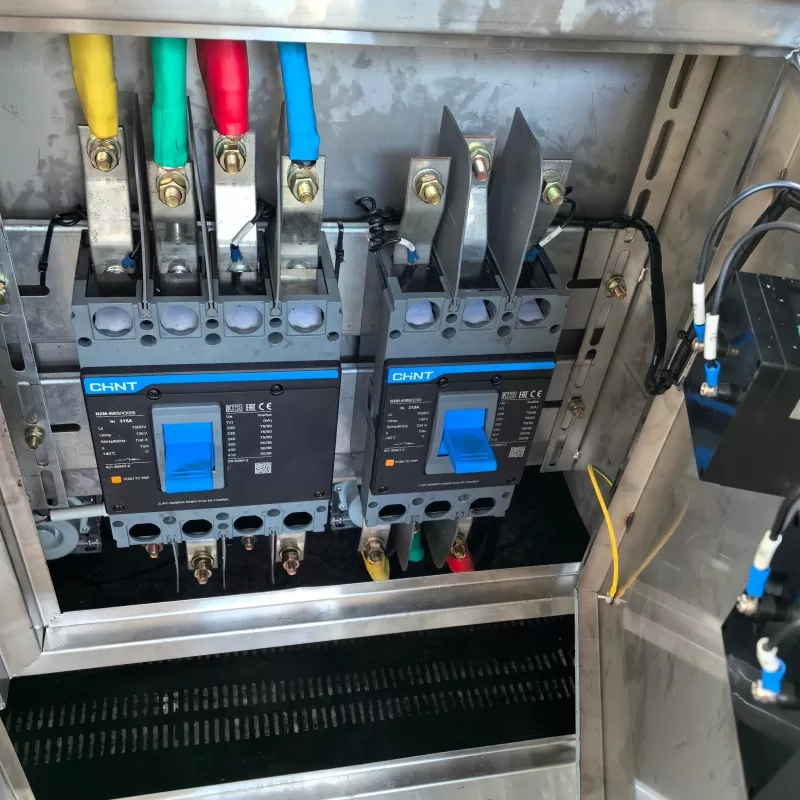

Ang dalawang karagdagang MCCB ay nagbibigay ng hiwalay na proteksyon at paghihiwalay sa downstream circuit. Dapat piliin ang kanilang mga rating ayon sa konektadong kagamitan, laki ng cable, inaasahang kasalukuyang, at mga kinakailangan sa koordinasyon ng proteksyon. Ang mga ito ay partikular na kapaki-pakinabang kung saan ang iba't ibang mga grupo ng mga load ng konstruksiyon ay kailangang konektado sa transpormer.

Bago ang produksyon, ang kinakailangang input boltahe, output boltahe, frequency, phase configuration, load type, ambient temperature, enclosure requirements, grounding arrangement, at naaangkop na electrical standard ay dapat kumpirmahin. Dapat ding tukuyin ang mga kagamitang pinapaandar ng motor dahil ang pagsisimula ng kasalukuyang ay maaaring makaapekto sa pagpapalaki ng transpormer kahit na ang normal na tumatakbong load ay tila nasa loob ng 150 kVA.

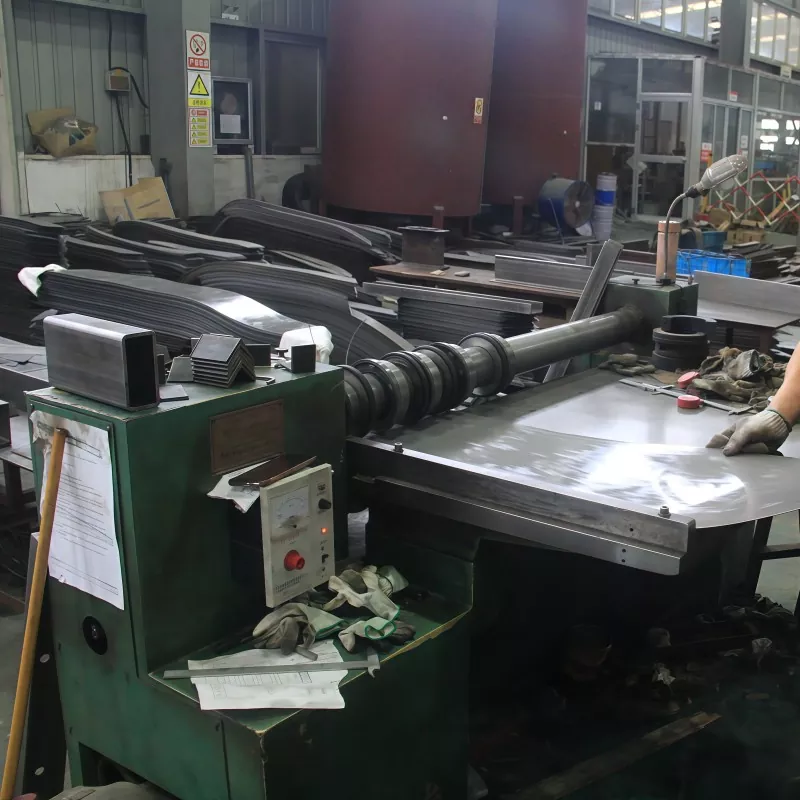

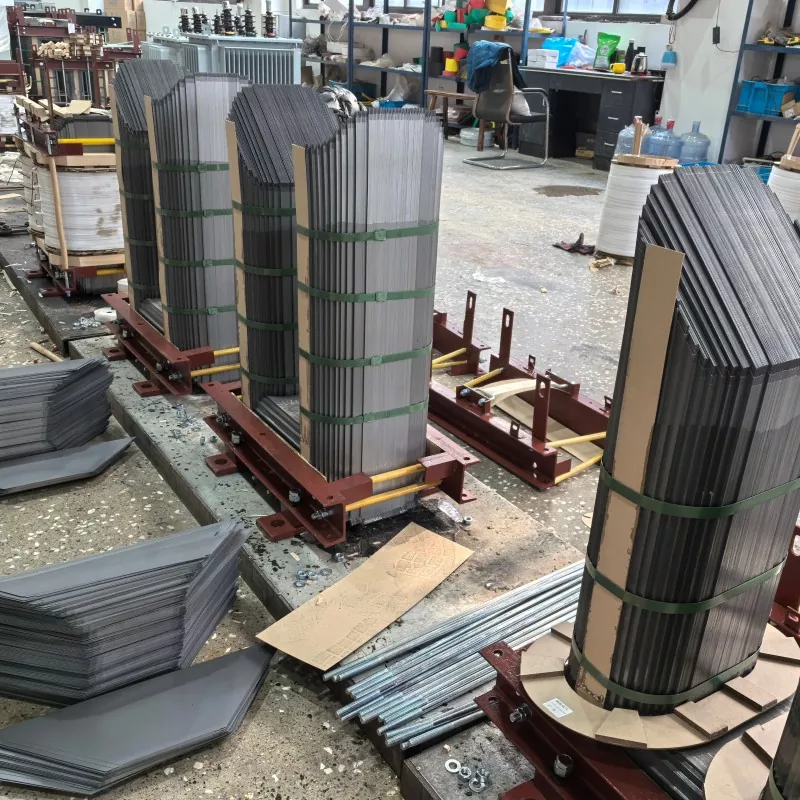

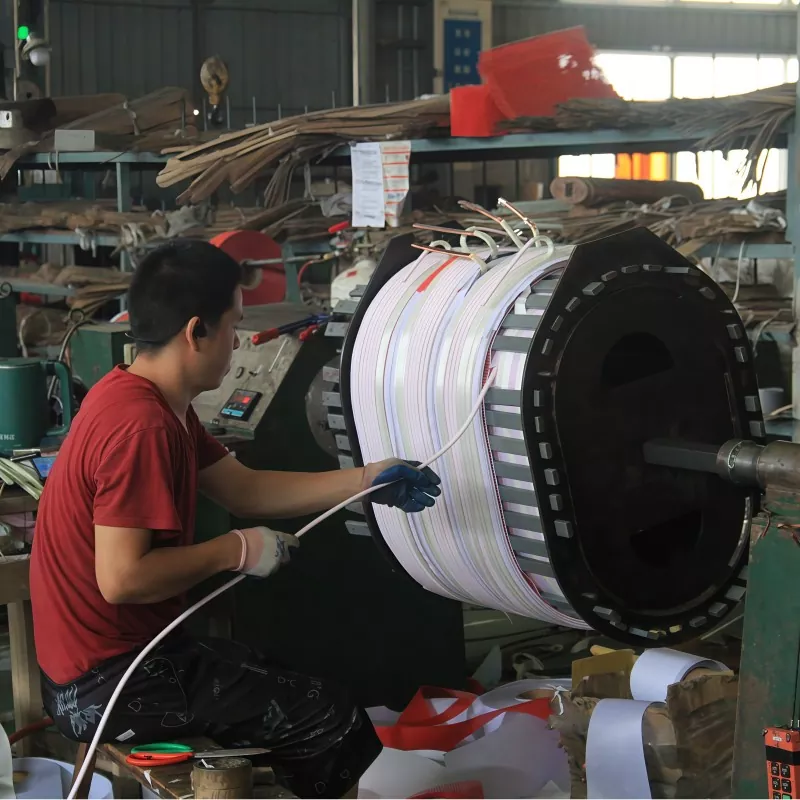

Paggawa, Pagsubok at Pag-customize

Gumagawa ang GUANGBIAN ng 150KVA Dry Type Isolation Transformer ayon sa electrical specification ng bawat proyekto. Para sa pagsasaayos na ito, kasama sa mga pangunahing kinakailangan ang kapasidad na 150 kVA, pangalawang distribusyon ng 400V/230V, mga paikot-ikot na tanso, koneksyon ng Delta-Star, enclosure ng IP43, awtomatikong paglamig ng bentilador, at mga karagdagang MCCB.

Maaaring baguhin ang iba pang mga detalye kapag kinakailangan, kabilang ang boltahe ng input at output, frequency, winding arrangement, disenyo ng enclosure, paraan ng paglamig, at configuration ng proteksyon. Ang panghuling disenyo ay nakabatay sa electrical system at mga kondisyon ng pag-install sa halip na gumamit ng parehong configuration para sa bawat proyekto.

Ang pagsubok sa pabrika ay isinasagawa ayon sa napagkasunduang teknikal na detalye at naaangkop na pamantayan. Maaaring isaayos ang mga rekord ng pagsubok at inspeksyon ng ikatlong partido kapag kinakailangan ng proyekto.

FAQ

Ano ang output boltahe ng transpormer na ito?

Nagbibigay ang configuration na ito ng 400V three-phase at 230V single-phase na output. Ang iba pang mga kumbinasyon ng boltahe ay maaaring gawin ayon sa mga kinakailangan ng proyekto.

Maaari bang ibigay ang 400V at 230V load ng parehong transpormer?

Oo. Ang koneksyon ng Delta-Star ay nagbibigay ng tatlong-phase na pangalawang supply at isang neutral na punto para sa single-phase na pamamahagi. Ang mga konektadong load ay dapat na maayos na maipamahagi at manatili sa loob ng na-rate na kapasidad ng transpormer.

Paano kinokontrol ang cooling fan?

Sinusubaybayan ng mga winding temperature sensor ang operating temperature. Kapag naabot na ang preset na temperatura, sisimulan ng control system ang mga cooling fan. Ang temperatura ng kontrol ay itinakda ayon sa thermal na disenyo ng transpormer.

Ano ang ibig sabihin ng IP43?

Ang IP43 ay nagpapahiwatig ng proteksyon laban sa mga solidong dayuhang bagay na mas malaki sa 1 mm at proteksyon laban sa spray ng tubig sa ilalim ng mga kondisyon ng pagsubok ng IPX3. Ito ay hindi isang ganap na dustproof o hindi tinatagusan ng tubig na enclosure.

Ang 150 kVA ba ay angkop para sa isang construction site?

Depende ito sa aktwal na pagkarga. Ang pagkalkula ay dapat na kasama ang normal na operating kasalukuyang pati na rin ang motor starting current, welding load, sabay-sabay na operasyon, at iba pang pansamantalang peak load. Ang kapasidad ng transpormer ay dapat kumpirmahin mula sa iskedyul ng pagkarga ng proyekto sa halip na mula sa bilang ng mga konektadong makina lamang.

Maaari bang gawin ang transpormer sa iba pang mga pagtutukoy?

Oo. Ang boltahe ng input at output, dalas, configuration ng koneksyon, enclosure, pagpapalamig, at mga kinakailangan sa proteksyon ay maaaring tukuyin ayon sa proyekto. Dapat kumpirmahin ang kumpletong detalye ng elektrikal bago ang paggawa.
