Buod ng Artikulo:Ang isang maayos na naka-configure na isolation transformer ay maaaring mapabuti ang kaligtasan ng pamamahagi ng kuryente, adaptasyon ng boltahe, at proteksyon ng kagamitan sa mga komersyal at pang-industriyang sistema ng kuryente. Ang50KVA Dry Type Isolation Transformer na may MCCBpinagsasama ang transpormer isolation, boltahe conversion, integrated circuit-breaker na proteksyon, at praktikal na mga tampok sa pag-install sa isang compact na solusyon. Sa pamamagitan ng 415V three-phase input, 220V three-phase four-wire output, copper windings, Class F insulation, five-position voltage taps, IP23 protection, at integrated MCCBs, ang configuration na ito ay idinisenyo para sa mga application kung saan mahalaga ang maaasahang paghahatid ng kuryente at pinasimpleng pag-install.
Talaan ng mga Nilalaman
Bakit Mahalaga ang isang Dry Type Isolation Transformer?
Paano Pinapabuti ng MCCB ang Proteksyon ng Transformer?
Ano ang Mga Pangunahing Detalye?
Paano Napapabuti ng Five-Position Tap Changer ang Voltage adaptability?
Paano Pinapasimple ng Pinagsanib na Disenyo ang Pag-install?
Saan Magagamit ang 50KVA Isolation Transformer?
Paano Na-verify ang Kalidad ng Transformer Bago ang Paghahatid?
Ano ang Dapat Suriin ng Mga Mamimili Bago Mag-order?
Bakit Piliin ang Configuration ng Transformer na Ito?
Bakit Mahalaga ang isang Dry Type Isolation Transformer?
Ang mga kagamitang elektrikal ay hindi palaging gumagana sa ilalim ng perpektong kondisyon ng kuryente. Ang mga pagkakaiba sa boltahe sa pagitan ng supply ng utility at kagamitan sa ibaba ng agos, mga pagkagambala sa kuryente, at ang pangangailangan para sa galvanic isolation ay maaaring makaimpluwensya sa pagiging maaasahan ng system. Ang isang dry type isolation transformer ay nagbibigay ng praktikal na paraan upang iakma ang boltahe habang lumilikha ng electrical separation sa pagitan ng pangunahin at pangalawang circuit.

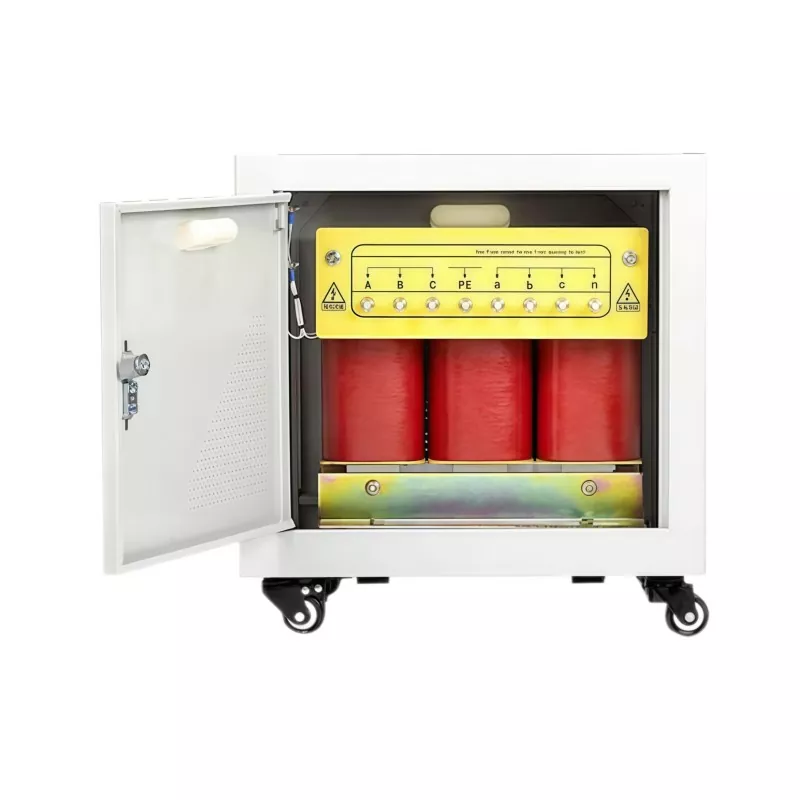

Ang50KVA Dry Type Isolation Transformer na may MCCBmula saGUANGBIANay dinisenyo sa paligid ng isang 415V AC na three-phase input at isang 220V na tatlong-phase na apat na wire na output. Ginagawa nitong angkop ang unit para sa mga application na nangangailangan ng kontroladong 220V three-phase na supply mula sa mas mataas na boltahe na three-phase na pinagmulan.
Hindi tulad ng oil-immersed transformer, ang mga dry type na disenyo ay hindi gumagamit ng insulating oil bilang kanilang pangunahing cooling at insulation medium. Maaari nitong gawing kaakit-akit ang mga ito para sa mga panloob na silid ng kuryente, mga pasilidad na pangkomersyo, mga kapaligiran sa pagmamanupaktura, at iba pang mga lokasyon kung saan mas gusto ang malinis at medyo diretsong pag-install.
Paano Pinapabuti ng MCCB ang Proteksyon ng Transformer?
Ang isa sa mga pinaka-praktikal na tampok ng pagsasaayos ng transpormer na ito ay ang pagsasama ng mga molded case circuit breaker (MCCBs). Sa halip na ituring ang transpormer at kagamitang pang-proteksyon bilang ganap na magkahiwalay na mga bahagi, isinasama ng disenyo ang mga kagamitang pang-proteksyon sa enclosure ng transpormer.
Gumagamit ang unit ng mga MCCB sa mga gilid ng input at output. Ang input-side breaker ay konektado sa 415V supply, habang ang output-side na proteksyon ay nakaayos para sa three-phase four-wire secondary circuit.
Ang pinagsamang diskarte na ito ay maaaring magbigay ng ilang praktikal na benepisyo:
- Binabawasan ang pangangailangan para sa karagdagang panlabas na kagamitan sa proteksyon.
- Tumutulong na gawing simple ang mga papasok at papalabas na koneksyon sa cable.
- Nagbibigay ng overcurrent at short-circuit na proteksyon para sa mga nauugnay na circuit.
- Lumilikha ng mas organisadong pag-install ng transpormer.
- Maaaring bawasan ang mga kable at pag-install ng trabaho sa lugar ng proyekto.
- Nagbibigay-daan sa transformer at mga protective device na i-configure bilang isang coordinated assembly.
Para sa mga industrial na mamimili, mahalaga ang mga detalyeng ito dahil ang pagiging kumplikado ng pag-install ay maaaring makaimpluwensya sa oras ng proyekto, mga kinakailangan sa paggawa, at kahusayan sa pagkomisyon.
Ano ang Mga Pangunahing Detalye?
Ang pag-unawa sa electrical configuration ay mahalaga bago pumili ng isang transpormer. Ang sumusunod na talahanayan ay nagbubuod sa mga pangunahing detalye ng 50KVA configuration na ito.
| Parameter | Pagtutukoy |
|---|---|
| Na-rate na Kapasidad | 50 KVA |
| Phase | 3 Yugto |
| Boltahe ng Input | 415V AC, 3 Phase |
| Output Voltage | 220V, 3 Phase 4 Wire |
| I-tap ang Mga Posisyon | 380V / 400V / 415V / 430V / 450V |
| Dalas | 50Hz |
| Paikot-ikot na Materyal | tanso |
| Klase ng Insulasyon | Klase F |
| Paikot-ikot na Pagtaas ng Temperatura | ≤100°C |
| Antas ng Ingay | <60dB sa 1 metro |
| Proteksyon ng Enclosure | IP23, Maaliwalas |
| Materyal ng Enclosure | Hindi kinakalawang na asero |
| Proteksyon | MCCB sa input at output side |
| Pagsubaybay | Naka-mount na voltmeter |
Ang kumbinasyon ng mga pagtutukoy na ito ay ginagawang angkop ang transpormer para sa mga proyekto kung saan ang conversion ng boltahe, electrical isolation, at pinagsamang proteksyon ay kailangang isaalang-alang nang magkasama sa halip na bilhin bilang hindi nauugnay na mga bahagi.
Paano Napapabuti ng Five-Position Tap Changer ang Voltage adaptability?
Ang aktwal na boltahe ng grid ay maaaring mag-iba sa pagitan ng mga lokasyon at mga kondisyon ng operating. Ang isang transpormer na dinisenyo sa paligid lamang ng isang nakapirming pangunahing boltahe ay maaaring mangailangan ng karagdagang pagsasaalang-alang kapag naka-install sa isang lugar kung saan ang supply boltahe ay naiiba mula sa nominal na halaga.
Nagbibigay ang modelong ito ng limang pangunahing posisyon ng pag-tap ng boltahe:380V, 400V, 415V, 430V, at 450V. Ang tap changer ay nagbibigay sa installation team ng higit na flexibility kapag itinutugma ang transformer sa available na supply.
Halimbawa, kapag ang aktwal na kundisyon ng supply ay naiiba sa karaniwang 415V input, maaaring pumili ng naaangkop na tap upang makatulong na mapanatili ang nilalayong pangalawang boltahe. Ang tampok na ito ay partikular na kapaki-pakinabang para sa mga proyekto kung saan kailangang isaalang-alang ang mga kondisyon ng boltahe ng supply sa panahon ng pagpili ng transpormer.
Gayunpaman, ang tap changer ay isang de-energized na uri. Dapat na ganap na naka-off ang transpormer bago baguhin ang posisyon ng gripo. Hindi ito dapat iakma habang ang transpormer ay pinasigla.
Paano Pinapasimple ng Pinagsanib na Disenyo ang Pag-install?
Ang pag-install ng transpormer ay hindi lamang tungkol sa mga de-koryenteng detalye. Ang pagruruta ng cable, kagamitang proteksiyon, pagiging naa-access, pagtatayo ng enclosure, at pag-commissioning ay maaaring makaapekto sa panghuling resulta ng proyekto.
Binabawasan ng pinagsamang configuration ng MCCB ang dami ng hiwalay na kagamitan na maaaring kailanganin sa paligid ng transpormer. Ang mga factory wiring sa pagitan ng transformer at ang mga protective breaker nito ay maaari ding makatulong na bawasan ang dami ng field wiring na kinakailangan sa panahon ng pag-install.
Ang enclosure na hindi kinakalawang na asero ay may bentilasyon at may rating na IP23. Gumagamit din ang unit ng mga nakakandadong swivel casters na may mga preno, na maaaring gawing mas maginhawa ang pagpoposisyon at paggalaw sa panahon ng mga aktibidad sa pag-install o pagpapanatili.
Ang isang naka-mount na voltmeter sa harap ay nagbibigay ng isang direktang paraan upang obserbahan ang boltahe sa mababang boltahe na kompartimento. Ito ay kapaki-pakinabang sa panahon ng pag-commissioning at regular na inspeksyon dahil maaaring suriin ng mga operator ang ipinahiwatig na boltahe nang hindi nangangailangan ng isang hiwalay na panlabas na pagsasaayos ng pagsukat.
Saan Magagamit ang 50KVA Isolation Transformer?
Ang 50KVA na kapasidad ay angkop para sa maraming medium-scale na electrical application kung saan kinakailangan ang isang kontroladong three-phase na supply. Ang aktwal na kaangkupan ay dapat palaging kumpirmahin laban sa konektadong pagkarga, panimulang kasalukuyang, duty cycle, mga kondisyon sa kapaligiran, at mga lokal na kinakailangan sa kuryente.
Maaaring kabilang sa mga karaniwang kapaligiran ng application ang:
- Mga pasilidad sa produksyon ng industriya
- Mga komersyal na gusali
- Mga electrical room ng factory
- Automation at control system
- Mga supply ng kuryente sa makinarya
- Kagamitang nangangailangan ng electrical isolation
- Mga workshop at mga pasilidad sa pagproseso
- Mga electrical distribution system na nangangailangan ng 415V-to-220V na conversion
Para sa mga proyektong may sensitibong kagamitan, dapat suriin ang transpormer bilang bahagi ng kumpletong sistema ng pamamahagi ng kuryente sa halip na isaalang-alang bilang isang nakahiwalay na bahagi.
Paano Na-verify ang Kalidad ng Transformer Bago ang Paghahatid?
Ang pagganap ng transformer ay lubos na nakadepende sa kalidad ng paikot-ikot, integridad ng pagkakabukod, katumpakan ng ratio ng kuryente, at pangkalahatang pagkakapare-pareho ng pagmamanupaktura. Para sa kadahilanang ito, ang pagsubok ay dapat na isang mahalagang bahagi ng pagsusuri ng supplier.
Ayon sa impormasyon ng produkto, ang GUANGBIAN ay gumagamit ng pinagsamang transpormer test bench bago ipadala. Kasama sa proseso ng pagsubok ang mga tseke na nauugnay sa paikot-ikot na resistensya, ratio ng pagliko, resistensya sa pagkakabukod, pagkawala ng pagkarga, at regulasyon ng boltahe.
Ang proseso ng pagmamanupaktura ay sumusunod din sa mga kinakailangan sa pagsubok na nakabatay sa IEC para sa mga naipadalang unit. Ang isang dokumentadong diskarte sa pagsubok ay nagbibigay sa mga mamimili ng kapaki-pakinabang na teknikal na ebidensya kapag sinusuri ang kagamitan bago i-install.
Para sa mga naka-customize na order, maaari ding talakayin ng mga mamimili ang mga kinakailangan sa inspeksyon at mga detalyeng partikular sa proyekto sa tagagawa bago ang produksyon. Ito ay partikular na mahalaga kapag ang transpormer ay dapat masiyahan ang isang partikular na kapaligiran sa pag-install o pagsasaayos ng sistema ng kuryente.
Ano ang Dapat Suriin ng Mga Mamimili Bago Mag-order?
Ang pagpili ng isang transpormer batay lamang sa KVA rating nito ay maaaring humantong sa isang hindi angkop na pagsasaayos. Dapat suriin ng mga procurement team ang kumpletong mga kinakailangan sa elektrikal at mekanikal bago kumpirmahin ang isang order.
Ang mga pangunahing punto upang i-verify ay kinabibilangan ng:
- Pangunahing boltahe:Kumpirmahin ang available na supply boltahe at configuration ng phase.
- Pangalawang boltahe:I-verify na ang output boltahe ay tumutugma sa konektadong kagamitan.
- Kapasidad ng pag-load:Kalkulahin ang inaasahang tuluy-tuloy at peak load sa halip na umasa lamang sa mga nominal na rating ng kagamitan.
- Dalas:Kumpirmahin kung ang proyekto ay nangangailangan ng 50Hz, 60Hz, o ibang frequency.
- Proteksyon:Suriin ang mga detalye ng MCCB at tukuyin kung ang karagdagang upstream o downstream na proteksyon ay kinakailangan ng mga lokal na regulasyon.
- Kapaligiran sa pag-install:Kumpirmahin kung ang proteksyon ng IP23 ay sapat para sa nilalayong lokasyon.
- Pagsasaayos ng boltahe:Isaalang-alang kung ang isang multi-position tap changer ay kapaki-pakinabang para sa mga lokal na kondisyon ng grid.
- Dokumentasyon:Humiling ng mga teknikal na guhit, mga ulat ng pagsubok, impormasyon sa mga kable, at iba pang mga dokumento na kinakailangan para sa pag-apruba ng proyekto.
Para sa mga internasyonal na proyekto, kapaki-pakinabang din na linawin ang mga dimensyon sa pagpapadala, packaging, mga kinakailangan sa pag-install, naaangkop na mga pamantayan, at mga pamamaraan ng pagkomisyon bago magsimula ang produksyon.
Mga Madalas Itanong
Maaari bang i-adjust ang tap changer habang gumagana ang transformer?
Hindi. Ang tap changer ay isang de-energized na uri at dapat lang i-adjust pagkatapos na ganap na patayin ang transformer. Ang wastong mga pamamaraan sa kaligtasan ng kuryente ay dapat palaging sundin bago baguhin ang posisyon ng gripo.
Kasama ba sa transformer ang mga MCCB sa magkabilang panig?
Oo. Isinasama ng configuration na ito ang mga MCCB sa enclosure ng transpormer, na may proteksyong ibinigay sa mga gilid ng input at output. Ang eksaktong pag-aayos ng breaker ay dapat kumpirmahin laban sa mga kinakailangan sa kuryente ng proyekto bago mag-order.
Kailangan pa ba ng hiwalay na distribution box?
Sa maraming mga pag-install, ang pinagsamang mga MCCB ay maaaring mabawasan ang pangangailangan para sa isang hiwalay na proteksyon enclosure. Gayunpaman, ang mga lokal na electrical code at ang pangkalahatang disenyo ng pamamahagi ay maaaring mangailangan ng karagdagang proteksyon o switching equipment.
Ang 50KVA transformer ba na ito ay angkop para sa panlabas na pag-install?
Ang enclosure ay may rating na IP23 at inilaan para sa panloob o angkop na sakop na mga lokasyon. Para sa ganap na nakalantad na mga panlabas na kapaligiran na kinasasangkutan ng malakas na ulan, alikabok, o iba pang malalang kondisyon, maaaring mas angkop ang isang mas mataas na antas ng proteksyon sa enclosure.
Anong uri ng paikot-ikot na materyal ang ginagamit?
Ang transpormer ay gumagamit ng mga paikot-ikot na tanso. Ang tanso ay malawak na pinili para sa mga paikot-ikot na transpormer dahil sa koryente nitong kondaktibiti at pagiging angkop para sa maaasahang paghahatid ng kuryente.
Maaari bang ipasadya ang transpormer?
Oo. Maaaring talakayin ang mga pagsasaayos ng transformer ayon sa mga kinakailangan ng proyekto, kabilang ang mga de-koryenteng parameter, mga pagsasaayos ng proteksyon, mga setting ng tap, mga kinakailangan sa enclosure, at iba pang mga pagsasaalang-alang na partikular sa application.
Bakit Piliin ang Configuration ng Transformer na Ito?
Ang isang mahusay na dinisenyo na transpormer ay dapat gumawa ng higit pa kaysa sa pag-convert ng boltahe. Dapat itong magkasya sa electrical system, pasimplehin ang pag-install, magbigay ng naaangkop na proteksyon, at manatiling praktikal para sa pangmatagalang operasyon. Ang50KVA Dry Type Isolation Transformer na may MCCBpinagsasama ang 50KVA three-phase capacity, 415V-to-220V voltage conversion, copper windings, Class F insulation, five-position voltage adjustment, integrated MCCBs, IP23 stainless-steel enclosure construction, voltage monitoring, at factory testing sa isang engineered solution.
Para sa mga mamimili na naghahanap ng isang China transformer manufacturer na may kakayahang magbigay ng customized na dry type isolation transformer solution, ang GUANGBIAN ay nagbibigay ng praktikal na opsyon para sa mga proyektong nangangailangan ng pinagsama-samang proteksyon at application-specific na configuration. Kung sinusuri mo ang mga detalye, nagpaplano ng bagong pag-install ng kuryente, o naghahambing ng mga supplier ng transformer, suriin ang 50KVA Dry Type Isolation Transformer kasama ang MCCB at direktang talakayin ang iyong mga kinakailangan sa proyekto sa tagagawa. Para sa mga detalye ng boltahe, pagsasaayos ng MCCB, mga kinakailangan sa enclosure, mga dokumento sa pagsubok, o mga pasadyang solusyon sa transformer,makipag-ugnayan sa aminupang makatanggap ng teknikal na patnubay at solusyon na tumugma sa iyong aplikasyon.
