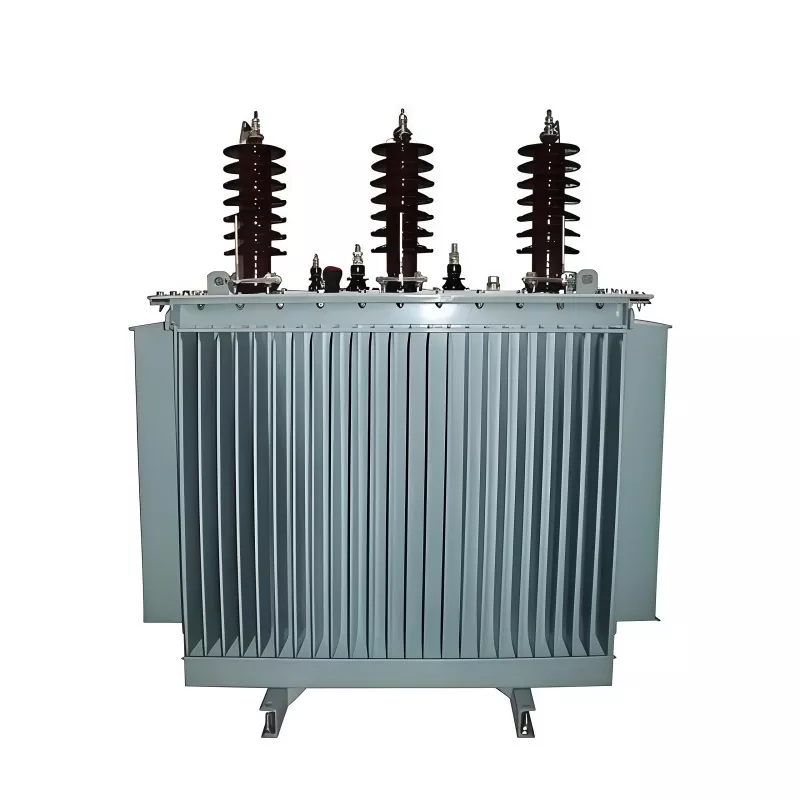

800KVA 35KV Three Phase Oil Immersed Distribution Transformer

Ginawa ng GUANGBIAN, ang 800KVA 35KV Three Phase Oil Immersed Distribution Transformer na ito ay isang medium-voltage power conversion device na idinisenyo upang pababain ang mataas na boltahe na kuryente (35kV) sa mababang boltahe na antas (karaniwang 0.4kV o 0.415kV) para magamit ng mga end-user.

Gumagamit ito ng insulating oil bilang parehong cooling medium at dielectric medium, tinitiyak ang matatag na operasyon, mahusay na pag-alis ng init, at mahabang buhay ng serbisyo para sa kagamitan sa parehong panlabas at industriyal na kapaligiran.

Upang higit pang mapahusay ang mekanikal na lakas at short-circuit withstand na kakayahan ng produkto, nagpatupad kami ng mga makabagong disenyo patungkol sa layout ng oil duct at winding connection configuration ng oil-immersed transformer na ito. Higit pa rito, para sa lahat ng iba pang bahagi ng produkto, eksklusibo kaming gumagamit ng mga bahaging ibinibigay ng aming matagal na, mataas ang reputasyon, at mataas na kalidad na mga vendor. Ang bawat pagsusumikap na ginagawa namin ay naglalayong tiyakin na, sa pag-export sa mga merkado sa ibang bansa, ang produktong ito ay maaaring ligtas at walang putol na maisama sa mga lokal na grid ng kuryente, sa gayon ay epektibong nagsisilbi sa mas malawak na publiko.

Pangunahing Kalamangan

Mataas na kahusayan sa pagganap:Binabawasan ng na-optimize na pangunahing disenyo ang walang-load at pagkawala ng pagkarga

Malakas na overload na kakayahan:Mabisang pinangangasiwaan ang panandaliang peak demand

Mahusay na pamamahala ng thermal:Tinitiyak ng sirkulasyon ng langis ang matatag na kontrol sa temperatura

Mahabang buhay ng serbisyo:Karaniwang idinisenyo para sa 20-30 taon ng operasyon

Mataas na pagiging maaasahan:Matatag na pagganap sa ilalim ng pabagu-bagong kondisyon ng pagkarga

Matipid na operasyon:Ang pinababang pagkawala ng enerhiya ay nagpapababa ng pangmatagalang gastos sa pagpapatakbo

Panlabas na tibay:Angkop para sa malupit na kapaligiran na may wastong enclosure

Teknikal na Dokumento

Operating Environment

Kondisyon ng Temperatura:

Pangmatagalang Operating Ambient Temperatura: -25℃ ~ +45℃.

Pinakamataas na Operating Ambient Temperature: Hindi hihigit sa +50℃.

Temperatura sa Imbakan at Transportasyon:

-40℃ ~ +60℃.

Mga Kondisyon ng Halumigmig:

Kamag-anak na Halumigmig: ≤95% sa 25 ℃

Mga Kinakailangan sa Altitude:

Rated Altitude Adaptation Range: ≤1000 metro

Ang Aming Pabrika

Pagawaan ng sheet metal

Foil winding workshop

Paikot-ikot na workshop

Winding oven workshop

Pagawaan ng pagpupulong ng transformer

Transformer commissioning workshop

Mga Alituntunin sa Pagpapanatili

Tinitiyak ng wastong pagpapanatili ang pangmatagalang pagiging maaasahan at kaligtasan:

Karaniwang Inspeksyon

● Regular na suriin ang antas ng langis at temperatura ng langis

● Siyasatin para sa pagtagas ng langis o abnormal na tunog

● Subaybayan ang mga kondisyon ng pagkarga at katatagan ng boltahe

Pagsubok ng Langis

● Dielectric strength test (BDV test)

● Pagsusuri ng nilalaman ng kahalumigmigan

● Dissolved gas analysis (DGA) para sa pagtukoy ng fault

Pagpapanatili ng Elektrisidad

● Pana-panahong higpitan ang mga koneksyon sa terminal

● Sukatin ang insulation resistance

● Suriin ang balanse ng resistensya ng paikot-ikot

Pagsusuri ng Sistema ng Paglamig

● Tiyaking malinis ang mga palikpik ng radiator

● Alisin ang alikabok at debris mula sa mga lumalamig na ibabaw

Inirerekomendang Ikot ng Pagpapanatili

● Pangunahing inspeksyon: buwanan

● Pagsusuri ng langis: bawat 6–12 buwan

● Comprehensive overhaul: bawat 3–5 taon (depende sa mga kondisyon ng pagkarga)

Mga aplikasyon

Ang 800KVA 35KV Three Phase Oil Immersed Distribution Transformer ay angkop para sa isang malawak na hanay ng medium-to-large power demand scenario:

● Industrial manufacturing plant

● Mga operasyon sa pagmimina at mga lugar ng mabibigat na makinarya

● Mga komersyal na complex at shopping center

● Renewable energy system (solar at wind substation)

● Distribusyon ng grid ng kuryente sa kanayunan at lungsod

● Mga proyekto sa imprastraktura (railway, highway, construction site)

● Mga substation ng utility at mga istasyon ng pamamahagi ng rehiyon

FAQ

Q1: Ano ang pangunahing function ng isang 800KVA 35KV transformer?

Ibinababa nito ang 35kV medium voltage na kuryente upang magamit ang mababang boltahe para sa pang-industriya at komersyal na pagkonsumo.

Q2: Ano ang pagkakaiba ng oil immersed at dry type na mga transformer?

Ang mga oil immersed transformer ay gumagamit ng insulating oil para sa paglamig at pagkakabukod, na nag-aalok ng mas mahusay na pag-alis ng init at mas mataas na kapasidad ng overload kumpara sa mga dry type na transformer.

Q3: Maaari bang gamitin ang transpormer na ito sa labas?

Oo. Ito ay partikular na idinisenyo para sa mga panlabas na substation at malupit na kondisyon sa kapaligiran.

Q4: Anong mga kadahilanan ang nakakaapekto sa kahusayan ng transpormer?

Ang kalidad ng pangunahing materyal, bilis ng pagkarga, paikot-ikot na materyal (tanso/aluminyo), at kondisyon ng pagpapanatili ay lahat ay nakakaapekto sa kahusayan.

Q5: Available ba ang pagpapasadya?

Oo. Ang ratio ng boltahe, paikot-ikot na materyal, uri ng tap changer, at disenyo ng tangke ay maaaring i-customize batay sa mga kinakailangan ng proyekto.
