Paano Mapapabuti ng isang 150KVA Dry Type Isolation Transformer ang Ligtas at Flexible Power Distribution

Buod ng Artikulo:Ang isang maayos na napiling transpormer ay maaaring gumawa ng malaking pagkakaiba sa kaligtasan ng pamamahagi ng kuryente, conversion ng boltahe, compatibility ng kagamitan, at pagiging maaasahan ng site. Ang150KVA Dry Type Isolation Transformermula saGUANGBIANay idinisenyo para sa mga application na nangangailangan ng electrical isolation at low-voltage distribution, na may 480V input, 400V three-phase at 230V single-phase output, full copper windings, Delta-Star connection, IP43 stainless-steel enclosure, automatic fan cooling, at MCCB protection. Ipinapaliwanag ng artikulong ito ang pagsasaayos nito, mga prinsipyo sa pagtatrabaho, mga sitwasyon ng aplikasyon, teknikal na pagsasaalang-alang, at mga salik sa pagpili para sa mga proyektong pang-industriya at konstruksiyon.

Talaan ng mga Nilalaman

1. Ano ang isang 150KVA Dry Type Isolation Transformer?
2. Ano ang Mga Pangunahing Detalye ng Teknikal?
3. Anong mga Bentahe ang Inaalok ng Transformer na Ito?
4. Saan Ito Magagamit?
5. Paano Mo Dapat Piliin ang Tamang Configuration?
6. Paano Ito Kumpara Sa Iba Pang Mga Opsyon sa Transformer?
7. Paano Ito Ginagawa at Sinusubok?
8. Mga Madalas Itanong
9. Kailangan ng Customized Transformer Solution?

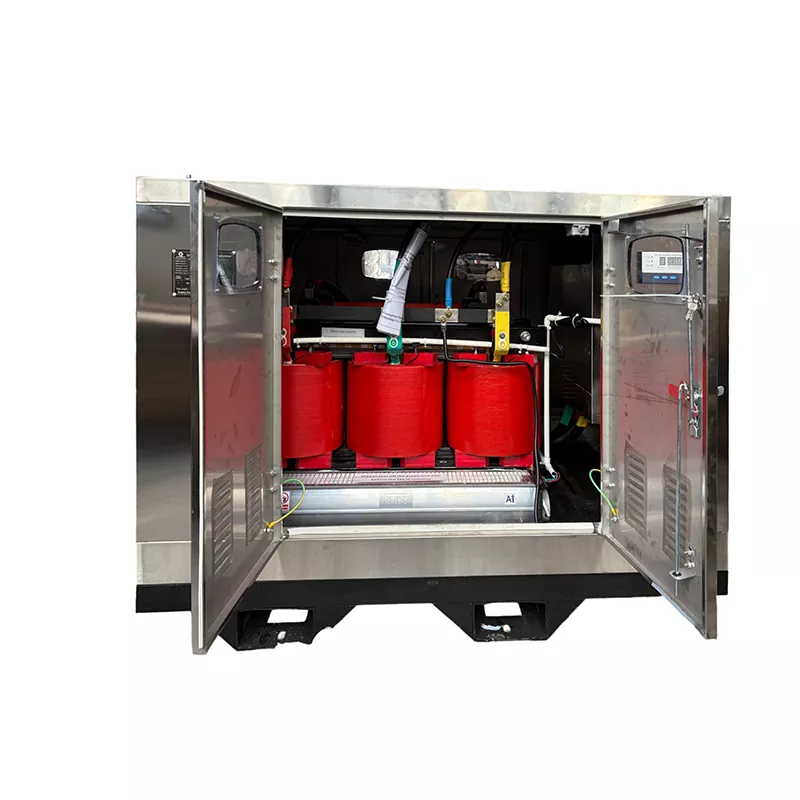

Ano ang isang 150KVA Dry Type Isolation Transformer?

Ang 150KVA dry type isolation transformer ay isang three-phase transformer na idinisenyo upang magbigay ng electrical isolation habang kino-convert ang papasok na power sa isang kinakailangang antas ng pamamahagi ng mababang boltahe. Hindi tulad ng oil-immersed transformer, ang mga dry type na disenyo ay gumagamit ng solid insulation at air-based cooling arrangement kaysa sa insulating oil, na ginagawang partikular na angkop ang mga ito para sa mga indoor installation at piling pang-industriya o construction environment.

Ang configuration ng GUANGBIAN ay gumagamit ng a480V line-voltage inputat nagbibigay400V three-phase at 230V single-phase na output. Ang Delta-Star (Δ-Y) winding connection nito ay nagbibigay-daan sa pangalawang bahagi na magbigay ng neutral na punto para sa single-phase distribution habang sinusuportahan ang mga three-phase load.

Sa rate na kapasidad na 150 kVA, ang transpormer ay maaaring maghatid ng pinaghalong makinarya at pantulong na mga kargang elektrikal kapag ang aktwal na pangangailangan ng site, kasalukuyang pagsisimula, power factor, load factor, at sabay-sabay na operasyon ay wastong nakalkula.

Ano ang Mga Pangunahing Detalye ng Teknikal?

Ang pag-unawa sa electrical configuration bago bumili ng transformer ay mahalaga dahil ang boltahe, frequency, phase arrangement, enclosure protection, winding material, at cooling method ay lahat ay nakakaimpluwensya sa compatibility ng system.

Ang pagsasaayos na ito ay lalong praktikal kapag ang isang pinagmumulan ng kuryente ay kailangang suportahan ang parehong tatlong-phase na makinarya at single-phase na pantulong na kagamitan. Gayunpaman, ang kapasidad ng nameplate ay hindi dapat ituring bilang isang indikasyon na ang bawat konektadong aparato ay maaaring gumana nang sabay-sabay sa buong rate ng kapangyarihan.

Anong mga Bentahe ang Inaalok ng Transformer na Ito?

Electrical Isolation para sa Downstream Load

Ang paghihiwalay ay naghihiwalay sa pangunahin at pangalawang mga de-koryenteng circuit sa pamamagitan ng pagkabit ng transpormer. Makakatulong ang pagsasaayos na ito na magtatag ng isang kontroladong downstream power system at kapaki-pakinabang sa mga aplikasyon kung saan ang electrical isolation ay bahagi ng pangkalahatang disenyo ng pamamahagi.

Flexible na 400V at 230V Distribution

Ang pangalawang configuration ng Delta-Star ay nagbibigay ng parehong three-phase at single-phase na mga posibilidad sa pamamahagi. Maaaring suportahan ng three-phase 400V power ang mga kagamitan tulad ng mga pump, crane, welding machine, concrete mixer, at iba pang pang-industriya na makinarya, habang ang 230V power ay maaaring magsilbi ng ilaw, kagamitan sa opisina, portable na tool, air-conditioning unit, at auxiliary load.

Buong Copper Windings

Gumagamit ang transpormer ng buong paikot-ikot na tanso. Ang tanso ay medyo mababa ang resistivity ng kuryente, at ang mga konduktor ng tanso na idinisenyo nang maayos ay makakatulong sa pagkontrol sa mga pagkalugi ng paikot-ikot. Ang aktwal na pagganap ng thermal ay nakasalalay pa rin sa sukat ng konduktor, disenyo ng transpormer, temperatura ng kapaligiran, sistema ng pagkakabukod, bentilasyon, at mga kondisyon ng pagkarga.

Awtomatikong Pamamahala ng Paglamig

Sinusubaybayan ng mga sensor ng temperatura ang mga kondisyon ng paikot-ikot. Kapag naabot ang preset na temperatura, ang mga awtomatikong fan ay magsisimulang pataasin ang pagkawala ng init. Ang diskarte na ito ay kapaki-pakinabang para sa mga application kung saan ang mga de-koryenteng load ay nagbabago o ang operating temperatura ay maaaring tumaas.

Pinagsamang Proteksyon ng MCCB

Ang mga Molded Case Circuit Breaker ay ibinibigay sa mga papasok at papalabas na gilid. Ang mga breaker na ito ay maaaring magbigay ng karagdagang proteksyon sa circuit at paghihiwalay, habang ang kanilang mga huling rating ay dapat piliin ayon sa laki ng cable, mga nakakonektang load, inaasahang kasalukuyang, at mga kinakailangan sa koordinasyon ng proteksyon ng proyekto.

Saan Ito Magagamit?

Ang 150 kVA na kapasidad ay angkop para sa maraming medium-scale na electrical distribution application kapag ang kalkuladong load ay pasok sa mga limitasyon ng disenyo ng transformer.

• Mga lugar ng konstruksiyon:Nagbibigay ng pansamantalang kuryente sa mga crane, mixer, pump, welding equipment, ilaw, at mga opisina ng site.
• Mga pasilidad sa industriya:Sinusuportahan ang makinarya ng produksyon kasama ng mga pantulong na single-phase na mga kargang elektrikal.
• Mga pasilidad sa komersyo:Nagbibigay ng nakahiwalay na pamamahagi ng mababang boltahe kung saan kailangan ito ng de-koryenteng disenyo.
• Mga pansamantalang sistema ng kuryente:Maaaring isama sa mga kaayusan sa pamamahagi ng kuryente na nakabatay sa proyekto.
• Mga pag-install ng mixed-load:Sinusuportahan ang parehong tatlong-phase na makinarya at 230V single-phase na kagamitan mula sa parehong pangalawang sistema.

Para sa mga proyekto sa pagtatayo, ipinapakita ng configuration ng proyekto ng Saudi Arabia na ibinibigay ng GUANGBIAN kung paano maaaring isama ang isang stainless-steel na enclosure, Delta-Star connection, awtomatikong fan cooling, copper windings, at karagdagang mga MCCB sa isang disenyo ng transformer na partikular sa proyekto.

Paano Mo Dapat Piliin ang Tamang Configuration?

Ang pagpili ng transpormer ay dapat magsimula sa electrical system sa halip na pumili lamang ng kVA rating. Ang isang kumpletong teknikal na pagsusuri ay dapat sumaklaw sa mga sumusunod na salik:

1. Kalkulahin ang maximum na demand:Tukuyin ang aktwal na operating load sa halip na idagdag lamang ang mga rating ng nameplate ng bawat konektadong device.
2. Suriin ang kasalukuyang panimulang motor:Ang mga motor, compressor, pump, at iba pang inductive load ay maaaring mangailangan ng mas mataas na current sa panahon ng startup.
3. Kumpirmahin ang input boltahe:I-verify na ang pangunahing boltahe ay tumutugma sa magagamit na suplay ng kuryente.
4. Kumpirmahin ang mga kinakailangan sa output:Tukuyin kung ang proyekto ay nangangailangan ng 400V three-phase, 230V single-phase, o isa pang kumbinasyon ng boltahe.
5. I-verify ang dalas:Kumpirmahin kung gumagana ang pag-install sa 50 Hz o 60 Hz.
6. Suriin ang mga kondisyon sa kapaligiran:Ang temperatura, bentilasyon, alikabok, kahalumigmigan, at lokasyon ng pag-install ay nakakaimpluwensya sa mga kinakailangan sa thermal at enclosure.
7. Tukuyin ang mga kinakailangan sa proteksyon:Ang mga rating ng MCCB at proteksyon sa ibaba ng agos ay dapat na iugnay sa mga cable at konektadong kagamitan.
8. Kumpirmahin ang mga pagsasaayos ng saligan:Ang neutral at grounding configuration ay dapat sumunod sa elektrikal na disenyo ng proyekto at mga naaangkop na lokal na regulasyon.

Ang mga pagsasaalang-alang na ito ay partikular na mahalaga dahil ang isang transpormer ay maaaring lumitaw nang may sapat na laki sa ilalim ng normal na mga kondisyon sa pagtakbo ngunit nakakaranas pa rin ng labis na stress kung maraming mga high-current na motor ang sabay na magsisimula.

Paano Ito Kumpara Sa Iba Pang Mga Opsyon sa Transformer?

Ang pagpili sa pagitan ng dry type at oil-immersed na teknolohiya ay dapat na nakabatay sa kapaligiran sa pag-install, kapasidad, mga kinakailangan sa boltahe, naaangkop na mga pamantayan, mga kinakailangan sa pagpapalamig, available na espasyo, at sa pangkalahatang disenyo ng electrical system.

Paano Ito Ginagawa at Sinusubok?

Para sa pagkuha ng transpormer na nakabatay sa proyekto, ang kalidad ng pagmamanupaktura ay isang bahagi lamang ng proseso. Ang tumpak na interpretasyon ng de-koryenteng detalye ng customer ay pare-parehong mahalaga.

Gumagawa ang GUANGBIAN ng mga pagsasaayos ng transpormer ayon sa mga kinakailangan ng proyekto. Depende sa application, ang mga detalye tulad ng input at output boltahe, frequency, winding arrangement, enclosure design, cooling method, at protection configuration ay maaaring isaayos.

Dapat kumpirmahin ng proseso ng produksyon ang mga pangunahing parameter ng kuryente bago magsimula ang pagmamanupaktura. Ang pagsubok sa pabrika ay maaaring isagawa ayon sa napagkasunduang teknikal na detalye at naaangkop na pamantayan, na may mga rekord ng pagsubok at inspeksyon ng third-party na magagamit kapag kinakailangan ng proyekto.

Pangunahing impormasyon na ibibigay kapag humihiling ng isang panipi

• Kinakailangang kapasidad ng kVA
• Pangunahin at pangalawang boltahe
• 50 Hz o 60 Hz frequency
• Mga kinakailangan sa single-phase o tatlong-phase
• Paikot-ikot na kagustuhan sa materyal
• Kinakailangang configuration ng koneksyon
• Panloob o panlabas na mga kondisyon sa pag-install
• Mga kinakailangan sa proteksyon ng enclosure
• Mga kinakailangan sa pagpapalamig
• MCCB o iba pang mga kinakailangan sa proteksyon
• Uri ng pag-load at mga katangian ng pagsisimula ng motor
• Naaangkop na mga lokal na pamantayan sa kuryente

Ang pagbibigay ng mga detalyeng ito sa yugto ng panipi ay nakakatulong sa tagagawa na bumuo ng isang transformer configuration na tumutugma sa aktwal na proyekto sa halip na umasa sa isang generic na karaniwang modelo.

Mga Madalas Itanong

Ano ang output boltahe ng transpormer na ito?

Nagbibigay ang configuration na ito ng 400V three-phase at 230V single-phase na output. Ang iba pang mga kumbinasyon ng boltahe ay maaaring mabuo ayon sa mga kinakailangan ng proyekto.

Maaari bang gumana ang 400V at 230V load mula sa parehong transpormer?

Oo. Ang koneksyon ng Delta-Star ay nagbibigay ng tatlong-phase na pangalawang supply at isang neutral na punto para sa single-phase na pamamahagi. Ang mga konektadong load ay dapat na maayos na balanse at manatili sa loob ng na-rate na kapasidad ng transpormer.

Paano gumagana ang awtomatikong cooling fan?

Sinusubaybayan ng mga sensor ng temperatura ang paikot-ikot na temperatura. Kapag naabot ang preset na temperatura, ina-activate ng control system ang mga cooling fan upang mapataas ang pagkawala ng init. Ang aktwal na temperatura ng kontrol ay dapat sumunod sa thermal na disenyo ng transpormer.

Ano ang ibig sabihin ng proteksyon ng IP43?

Ang IP43 ay nagpapahiwatig ng proteksyon laban sa mga solidong dayuhang bagay na mas malaki sa 1 mm at proteksyon laban sa spray ng tubig sa ilalim ng naaangkop na mga kundisyon ng pagsubok sa IPX3. Hindi ito dapat bigyang-kahulugan bilang ganap na dustproof o hindi tinatablan ng tubig.

Sapat ba ang 150 kVA para sa isang construction site?

Depende ito sa kinakalkula na pangangailangan ng kuryente ng site. Motor starting current, welding equipment, sabay-sabay na operasyon, pansamantalang peak load, power factor, at load factor ay dapat isaalang-alang lahat bago kumpirmahin ang kinakailangang kapasidad ng transpormer.

Maaari bang ipasadya ang transpormer?

Oo. Ang boltahe ng input at output, dalas, configuration ng koneksyon, enclosure, paraan ng paglamig, pag-aayos ng paikot-ikot, at configuration ng proteksyon ay maaaring i-customize ayon sa mga kinakailangan sa elektrikal ng proyekto.

Kailangan ng Customized Transformer Solution?

Ang pagpili ng tamang transpormer ay sa huli ay tungkol sa pagtutugma ng kapasidad ng kuryente, conversion ng boltahe, paghihiwalay, proteksyon, paglamig, at mga kondisyon ng pag-install sa tunay na kapaligiran ng operating. Gamit ang mga de-koryenteng detalye na maaaring i-configure at pagmamanupaktura na nakatuon sa proyekto, maaaring suportahan ng GUANGBIAN ang mga customer na naghahanap ng praktikal na solusyon sa transformer para sa pang-industriya, konstruksyon, at iba pang mga aplikasyon sa pamamahagi ng mababang boltahe. Kung nagpaplano ka ng bagong proyekto o papalitan ang isang umiiral na unit,makipag-ugnayan sa aminkasama ang iyong boltahe, kapasidad, dalas, uri ng pagkarga, at mga kinakailangan sa pag-install upang talakayin ang isang angkop na pagsasaayos ng transformer at makatanggap ng isang panipi na partikular sa proyekto.
