Paano Mapapahusay ng isang 37.5KVA Pole-Mounted Transformer ang Maaasahang Power Distribution

Guangbiannagbibigay ng mga37.5KVA Pole-Mounted Transformerpara sa mga overhead distribution system na naghahain ng residential, agricultural, commercial, at light industrial load. Dinisenyo para sa praktikal na panlabas na deployment, pinagsasama ng transpormer na ito ang compact pole-mounted installation, copper windings, oil insulation, kontroladong pagmamanupaktura, at factory testing para suportahan ang stable na medium-voltage-to-low-voltage na pamamahagi ng kuryente.

Ang 37.5KVA pole-mounted transformer ay isang distribution transformer na idinisenyo upang bawasan ang katamtamang boltahe na kuryente mula sa mga linya sa itaas patungo sa mas mababang boltahe na angkop para sa mga end user. Ang 37.5KVA rate na kapasidad nito ay ginagawang angkop para sa medyo katamtamang pagkarga ng kuryente kung saan mas gusto ang isang compact, elevated na pag-install ng transformer. Ipinapaliwanag ng artikulong ito kung paano gumagana ang transpormer, kung saan ito ginagamit, anong mga teknikal na salik ang nakakaimpluwensya sa pagganap, kung paano ito ginagawa at nasubok, at kung bakit maaaring maging praktikal ang pag-install na nakabitin sa poste para sa mga modernong overhead distribution network.

Talaan ng mga Nilalaman

Ano ang isang 37.5KVA Pole-Mounted Transformer?

Paano Gumagana ang isang 37.5KVA Pole-Mounted Transformer?

Saan Ginagamit ang isang 37.5KVA Pole-Mounted Transformer?

Ano ang Mga Pangunahing Tampok?

Paano Ginagawa ang Transformer?

Anong Pagsubok ang Dapat Isaalang-alang ng Mga Mamimili?

Bakit Pumili ng Transformer ng Distribusyon na Naka-mount sa Pole?

Paano Dapat Piliin ng Mga Mamimili ang Tamang Transformer?

Mga Madalas Itanong

Konklusyon

Ano ang isang 37.5KVA Pole-Mounted Transformer?

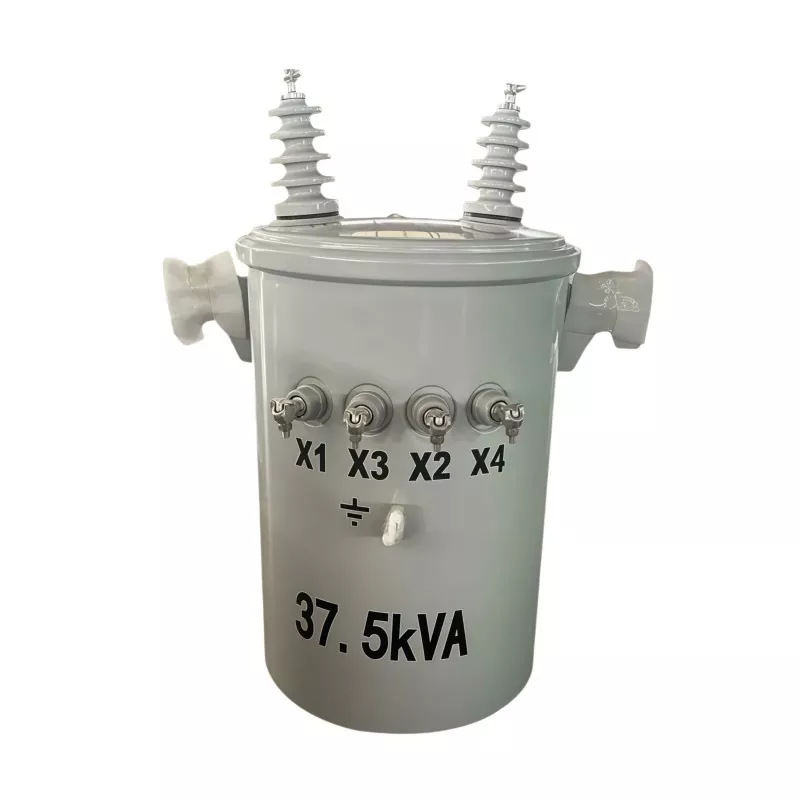

Ang 37.5KVA pole-mounted transformer ay isang electrical distribution device na naka-install sa isang utility pole o maihahambing na overhead support structure. Ang pangunahing tungkulin nito ay ang pagbabawas ng katamtamang boltahe ng kuryente mula sa isang overhead distribution line patungo sa mas mababang boltahe na magagamit ng mga residential, agricultural, commercial, at light industrial consumers.

Ang 37.5KVA rating ay kumakatawan sa maliwanag na kapasidad ng kapangyarihan ng transpormer. Sa praktikal na pagpaplano ng pamamahagi, ang kapasidad na ito ay maaaring maging angkop para sa mga network na may katamtamang pangangailangan kung saan ang isang mas malaking transpormer ay magpapasok ng hindi kinakailangang kapasidad habang ang isang mas maliit na yunit ay maaaring ma-overload.

Ang pole-mounted configuration ay nagbibigay din ng praktikal na alternatibo sa ground-mounted equipment. Dahil nakataas ang transformer, maaaring manatiling available ang mahalagang espasyo sa lupa para sa mga kalsada, gusali, operasyong pang-agrikultura, o iba pang imprastraktura.

Para sa mga mamimili na nagsasaliksik ng iba't ibang mga configuration ng transformer, ang mga solusyon ng power transformer ng Guangbian ay nagbibigay ng karagdagang impormasyon tungkol sa mga opsyon na transformer na naka-immersed sa langis, dry-type, at naka-mount sa poste.

Paano Gumagana ang isang 37.5KVA Pole-Mounted Transformer?

Ang prinsipyo ng pagpapatakbo ay batay sa electromagnetic induction. Bagama't compact ang kagamitan, nakadepende ang operasyon nito sa coordinated performance sa pagitan ng magnetic core, primary winding, secondary winding, insulation system, at cooling medium.

1. Medium-Voltage Input

Dumarating ang elektrikal na enerhiya mula sa isang overhead distribution network at pumapasok sa pangunahing paikot-ikot ng transpormer. Ang eksaktong pagsasaayos ng input at output boltahe ay nakasalalay sa mga kinakailangan ng proyekto at naaangkop na mga pamantayan ng utility.

2. Magnetic Field Generation

Ang alternating current na dumadaloy sa primary winding ay lumilikha ng nagbabagong magnetic field sa core ng transpormer. Karaniwang ginagamit ang grain-oriented electrical steel sa mga distribution ng transformer core dahil nakakatulong ang magnetic properties nito na kontrolin ang mga core losses.

3. Pagbabago ng Boltahe

Ang pagbabago ng magnetic field ay nagpapahiwatig ng boltahe sa pangalawang paikot-ikot. Tinutukoy ng ratio ng mga pagliko sa pagitan ng pangunahin at pangalawang paikot-ikot ang relasyon sa pagbabago ng boltahe, na nagpapahintulot sa supply ng medium-boltahe na mabawasan sa isang magagamit na mas mababang boltahe.

4. Low-Voltage Power Delivery

Ang nabagong kuryente ay ihahatid sa mga konektadong load sa pamamagitan ng mababang boltahe na network ng pamamahagi. Ang wastong sukat ng transformer ay nakakatulong na mapanatili ang mga katanggap-tanggap na kondisyon sa pagpapatakbo habang iniiwasan ang hindi kinakailangang kapasidad at pagkawala ng enerhiya.

Saan Ginagamit ang isang 37.5KVA Pole-Mounted Transformer?

Ang kapasidad na 37.5KVA ay partikular na nauugnay sa mga sistema ng pamamahagi na may mababa hanggang katamtamang pangangailangan sa kuryente. Kasama sa mga karaniwang application ang:

• Pamamahagi ng tirahan:Pagsusuplay ng mga tahanan, rural housing cluster, at maliliit na komunidad.
• Elektripikasyon sa kanayunan:Pagsuporta sa pagpapalawak ng network sa mga lugar kung saan malawakang ginagamit ang overhead distribution.
• Mga pasilidad sa agrikultura:Nagbibigay ng kapangyarihan para sa mga bombang pang-irigasyon, mga gusali ng sakahan, pasilidad ng mga hayop, at kagamitan sa greenhouse.
• Maliit na komersyal na gusali:Pagsuporta sa mga tindahan, opisina, pagawaan, pasilidad ng imbakan, at katulad na lugar.
• Magaan na pang-industriya na karga:Pagbibigay ng mas maliliit na pasilidad sa pagproseso at mga maintenance workshop na may katamtamang pangangailangan.
• Mga pansamantalang proyekto:Pagbibigay ng panlabas na pamamahagi ng kuryente para sa mga piling aplikasyon sa konstruksiyon o engineering.

Bago tukuyin ang isang transpormer, dapat kalkulahin ng mga inhinyero ang aktwal at inaasahang pangangailangan ng pagkarga sa halip na pumili ng kagamitan ayon lamang sa nominal na kapasidad.

Ano ang Mga Pangunahing Tampok ng isang 37.5KVA Pole-Mounted Transformer?

Ang ilang mga katangian ng konstruksiyon at pagganap ay nakakaimpluwensya sa pagiging angkop ng isang transpormer na naka-mount sa poste para sa isang proyekto sa pamamahagi sa labas.

Para sa mga koponan sa pagkuha, ang mga katangiang ito ay dapat suriin kasama ang kinakailangang ratio ng boltahe, dalas, pagsasaayos ng phase, antas ng pagkakabukod, mga kondisyon sa kapaligiran, naaangkop na mga pamantayan, at mga detalye ng utility.

Paano Ginagawa ang Transformer?

Ang kalidad ng paggawa ay may direktang kaugnayan sa pagiging maaasahan ng transpormer. Para sa isang 37.5KVA pole-mounted unit, ang proseso ng produksyon ay nagsasangkot ng maraming kinokontrol na yugto sa halip na simpleng pag-assemble ng tangke, core, at windings.

Core Fabrication

Ang core ay ginawa mula sa mga de-koryenteng bakal na sheet na pinutol sa kinokontrol na mga sukat at binuo sa isang magnetic circuit. Ang wastong stacking, joint arrangement, surface condition, at clamping pressure ay nakakatulong sa pagkontrol ng magnetic loss at mechanical stability.

Precision Winding

Tinutukoy ng yugto ng paikot-ikot ang mahahalagang katangian ng elektrikal at mekanikal. Tinukoy ng impormasyon ng produkto ng Guangbian ang purong copper windings para sa 37.5KVA unit nito. Ang laki ng konduktor, bilang ng mga pagliko, pag-igting ng paikot-ikot, pag-aayos ng layer, at sistema ng pagkakabukod ay kailangang maingat na kontrolin.

Pagkatapos ng winding, ang vacuum impregnation ay maaaring makatulong sa insulating material na tumagos sa mga puwang sa loob ng coil at mapabuti ang mechanical fixation, dielectric performance, at heat transfer.

Core at Coil Assembly

Ang mga natapos na coils ay binuo kasama ang transpormer core, mga bahagi ng pagkakabukod, at mga de-koryenteng koneksyon. Ang mga naaangkop na clearance sa pagitan ng mga bahagi ng enerhiya ay mahalaga para sa pagganap ng pagkakabukod at ligtas na operasyon.

Pagpupulong ng tangke

Ang aktibong bahagi ay naka-install sa loob ng tangke ng transpormer at inilubog sa insulating oil. Ang langis ay nagsisilbi kapwa bilang isang de-koryenteng insulating medium at bilang isang cooling medium. Ang nai-publish na impormasyon sa pagmamanupaktura ng Guangbian ay nagsasaad na ang mineral insulating oil ay dehydrated at degassed bago punan, habang ang mga weld ng tangke ay sinisiyasat para sa integridad.

Anong Pagsubok ang Dapat Isaalang-alang ng Mga Mamimili?

Ang pagsubok sa pabrika ay isang mahalagang bahagi ng pagkuha ng transpormer dahil ang pagganap ng kuryente ay hindi masusuri nang mapagkakatiwalaan mula sa hitsura lamang. Ayon sa nai-publish na impormasyon ng produkto ng Guangbian, ang 37.5KVA unit nito ay sumasailalim sa ilang pagsubok bago ipadala.

• Walang-load na pagsubok:Sinusuri ang kasalukuyang nauugnay sa core at mga pagkalugi sa ilalim ng mga kondisyong walang pagkarga.
• Pagsubok sa pag-load:Sinusuri ang mga pagkawala ng pagkarga at pagganap ng pagtaas ng temperatura sa ilalim ng na-rate na mga kondisyon sa pagpapatakbo.
• Makatiis sa pagsubok ng boltahe:Bine-verify ang kakayahan sa pagkakabukod laban sa mga tinukoy na boltahe ng pagsubok sa dalas ng kuryente.
• Pagsubok ng impulse boltahe:Tumutulong sa pagtatasa ng kakayahan ng insulation system na makatiis sa mga lumilipas na kondisyon ng overvoltage.
• Pagsubok ng insulating oil:Sinusuri ang mga katangian tulad ng breakdown voltage at mga katangiang nauugnay sa moisture.
• Pagsukat ng paglaban ng DC:Tumutulong na matukoy ang mga abnormalidad sa paikot-ikot na resistensya at mga koneksyon sa kuryente.

Para sa pagkuha ng proyekto, ang mga mamimili ay dapat humiling ng naaangkop na ulat sa pagsubok at kumpirmahin na ang mga kinakailangan sa pagsubok ay tumutugma sa mga pamantayan ng destinasyon ng bansa at teknikal na detalye ng lokal na utility.

Bakit Pumili ng Transformer ng Distribusyon na Naka-mount sa Pole?

Ang mga transformer na naka-mount sa poste ay partikular na praktikal kung saan umaasa na ang network ng pamamahagi sa mga overhead conductor. Ang kanilang mataas na configuration ay maaaring mag-alok ng ilang mga bentahe sa engineering at imprastraktura.

• Mahusay na paggamit ng espasyo:Ang transpormer ay hindi nangangailangan ng isang malaking lugar ng pag-install sa antas ng lupa.
• Pagkatugma sa mga overhead na network:Ang configuration ay natural na kumokonekta sa mga overhead distribution lines.
• Mga pinababang kinakailangan sa sibil:Kung ikukumpara sa ilang mga pag-install sa lupa, maaaring kailanganin ang mas kaunting mga dedikadong istruktura sa lupa.
• Praktikal na pag-deploy sa kanayunan:Ang pagsasaayos ay angkop para sa pagpapalawak ng mga network ng pamamahagi sa mga nagkalat na komunidad.
• Kaangkupan sa labas:Sinusuportahan ng konstruksyon na lumalaban sa panahon ang mga nakalantad na kondisyon sa pagpapatakbo.
• Naa-access na pagpapanatili:Ang mga tauhan ng utility ay maaaring mag-inspeksyon at magsebisyo ng kagamitan gamit ang naaangkop na mga pamamaraan sa kaligtasan.

Gayunpaman, ang pag-install ay dapat palaging sumunod sa mga lokal na electrical code, mga kinakailangan sa pagkarga ng poste, mga clearance, mga panuntunan sa saligan, mga kinakailangan sa proteksyon, at mga pamamaraan ng utility. Samakatuwid, ang pagpili ng transformer ay dapat isama sa pangkalahatang disenyo ng pamamahagi sa halip na ituring bilang isang nakahiwalay na desisyon sa pagbili.

Paano Dapat Piliin ng Mga Mamimili ang Tamang Transformer?

Ang pagpili ng isang 37.5KVA transformer ay nagsasangkot ng higit pa sa pagkumpirma ng KVA number. Dapat suriin ng mga inhinyero sa pagkuha ang kumpletong mga kinakailangan sa elektrikal at kapaligiran bago maglagay ng order.

1. Kumpirmahin ang pagkarga:Kalkulahin ang kasalukuyang demand at makatwirang paglago sa hinaharap.
2. Kumpirmahin ang mga kinakailangan sa boltahe:Tukuyin ang pangunahin at pangalawang boltahe ayon sa sistema ng pamamahagi.
3. Suriin ang configuration ng phase:Tukuyin kung ang proyekto ay nangangailangan ng single-phase o tatlong-phase na kagamitan.
4. Dalas ng pagsusuri:Kumpirmahin ang pagiging tugma sa dalas ng lokal na electrical grid.
5. Suriin ang mga kondisyon ng pag-install:Isaalang-alang ang ambient temperature, altitude, humidity, polusyon, hangin, at exposure.
6. I-verify ang mga kinakailangan sa proteksyon:I-coordinate ang mga fuse, surge protection, grounding, at iba pang protective equipment.
7. Humiling ng teknikal na dokumentasyon:Suriin ang mga guhit, impormasyon sa nameplate, mga ulat sa pagsubok, at mga naaangkop na pamantayan.
8. Tayahin ang kakayahan ng supplier:Isaalang-alang ang karanasan sa pagmamanupaktura, mga pamamaraan ng inspeksyon, kakayahang masubaybayan, kakayahan sa paghahatid, at suporta pagkatapos ng benta.

Ang isang maaasahang tagapagtustos ng transpormer ay dapat na matalakay ang mga parameter na ito bago ang produksyon upang ang panghuling pagsasaayos ay tumugma sa aktwal na proyekto sa halip na umasa sa isang generic na detalye.

Mga Madalas Itanong

Ano ang ibig sabihin ng 37.5KVA sa isang transpormer?

Ang 37.5KVA ay ang rate ng maliwanag na kapasidad ng kapangyarihan ng transpormer. Ipinapahiwatig nito ang kapasidad ng pag-load ng kuryente sa ilalim ng tinukoy na mga kondisyon ng pagpapatakbo at dapat isaalang-alang kasama ng boltahe, power factor, mga kondisyon sa paligid, at naaangkop na mga kinakailangan sa disenyo.

Saan maaaring i-install ang isang 37.5KVA pole-mounted transformer?

Magagamit ito sa angkop na mga sistema ng pamamahagi ng overhead na naglilingkod sa mga pamayanan ng tirahan, mga rural na lugar, mga sakahan, maliliit na pasilidad sa komersyo, mga lugar na pang-industriya na magaan, at mga piling pansamantalang proyekto ng kuryente.

Bakit mahalaga ang mga paikot-ikot na tanso?

Nag-aalok ang Copper ng mataas na electrical conductivity at magandang mekanikal na katangian para sa mga windings ng transpormer. Ang wastong sukat ng konduktor at kontroladong pag-igting ng paikot-ikot ay mahalaga rin, kaya ang materyal na paikot-ikot ay hindi dapat masuri nang nakapag-iisa mula sa kumpletong disenyo ng paikot-ikot.

Angkop ba ang isang transpormer na nakabitin sa poste para sa bawat proyekto?

Hindi. Ang kaangkupan ay nakasalalay sa mga kinakailangan sa pagkarga, mga antas ng boltahe, pagsasaayos ng network, kapaligiran sa pag-install, mga pamantayan ng utility, kapasidad sa pag-load ng poste, mga clearance sa kaligtasan, at mga lokal na regulasyong elektrikal. Dapat kumpirmahin ng isang kwalipikadong electrical engineer ang panghuling detalye.

Ano ang dapat kong hilingin mula sa isang tagagawa ng transpormer?

Dapat isaalang-alang ng mga mamimili ang paghiling ng mga teknikal na guhit, data ng nameplate, regular na dokumentasyon ng pagsubok, naaangkop na mga pamantayan, impormasyon sa pag-install, mga tuntunin ng warranty, mga detalye ng packaging, at mga detalye ng paghahatid. Para sa pagkuha ng proyekto, maaari ding maging mahalaga ang traceability at dokumentadong factory testing.

Konklusyon

Ang isang 37.5KVA Pole-Mounted Transformer ay nagbibigay ng isang praktikal na paraan para pababain ang medium-voltage na kuryente para sa moderate-load distribution applications habang mahusay na gumagamit ng overhead infrastructure. Ang pagganap nito ay nakasalalay sa kumpletong sistema ng engineering, kabilang ang pangunahing konstruksyon, kalidad ng copper winding, pagkakabukod, paglamig, integridad ng tangke, pagsubok sa pabrika, at tamang pag-install. Gumagawa ang Guangbian ng mga transformer na nakabitin sa poste sa China at sinusuportahan ang mga pandaigdigang mamimili na may direktang pagkuha ng pabrika at mga solusyon sa transformer. Kung nagpaplano ka ng proyekto ng elektripikasyon sa kanayunan, sistema ng pamamahagi ng utility, network ng kuryente sa agrikultura, o komersyal na aplikasyon,makipag-ugnayan sa aminupang talakayin ang kinakailangang boltahe, kapasidad, kundisyon ng pag-install, mga kinakailangan sa pagsubok, at naka-customize na solusyon sa transformer para sa iyong proyekto.
