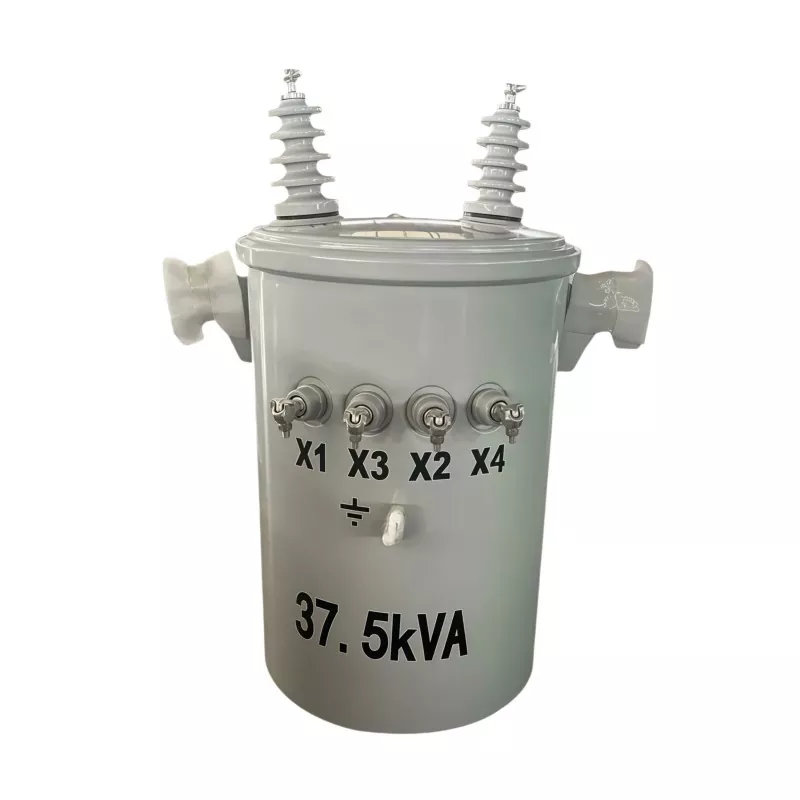

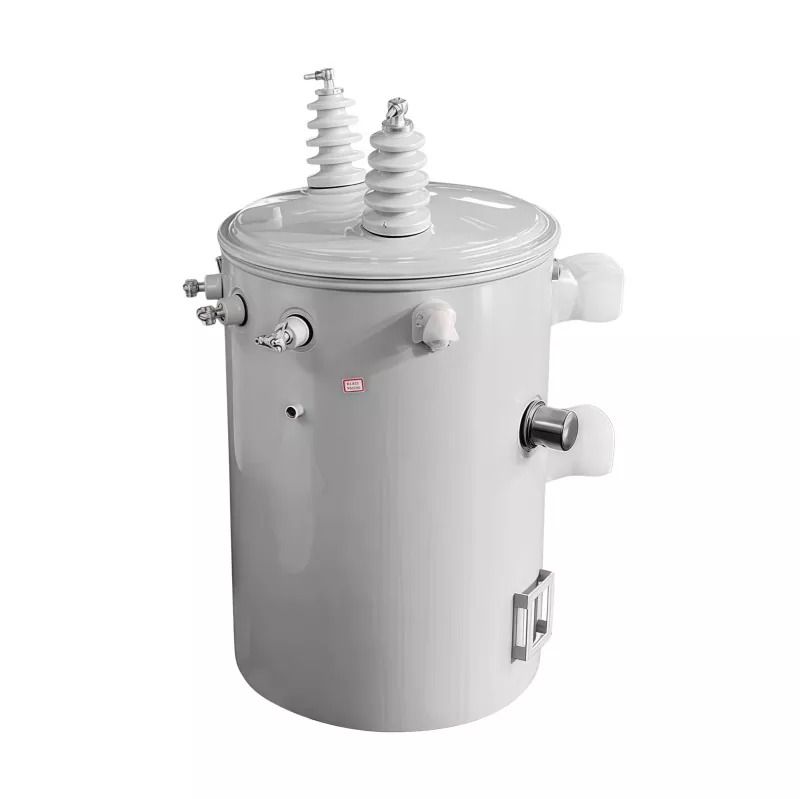

37.5KVA Pole-Mounted Transformer

Ang 37.5KVA Pole-Mounted Transformer ay isang electrical distribution transformer na naka-install sa mga utility pole upang bawasan ang medium-voltage na kuryente mula sa mga linya ng kuryente patungo sa mas mababang magagamit na boltahe para sa residential, commercial, agricultural, at light industrial power applications. Sa rate na kapasidad na 37.5 kilovolt-amperes (KVA), ito ay karaniwang ginagamit sa mga overhead power distribution system upang magbigay ng matatag, mahusay, at maaasahang supply ng kuryente sa mga urban at rural na lugar. Nakakatulong ang compact pole-mounted na disenyo nito na makatipid ng espasyo sa lupa, pinapasimple ang pag-install, at sinusuportahan ang mga network ng pamamahagi ng kuryente na matipid sa gastos.

Prinsipyo sa Paggawa

Ang isang transpormer na naka-mount sa poste ay nagpapatakbo batay sa prinsipyo ng electromagnetic induction.

Mataas na Boltahe na Input

Ang katamtaman o mataas na boltahe na kuryente ay ibinibigay sa pangunahing paikot-ikot sa pamamagitan ng mga linya ng pamamahagi sa itaas.

Pagbuo ng Magnetic Field

Kapag ang alternating current ay dumadaloy sa pangunahing paikot-ikot, lumilikha ito ng nagbabagong magnetic field sa loob ng core ng transpormer.

Pagbabago ng Boltahe

Ang magnetic field na ito ay nagpapahiwatig ng boltahe sa pangalawang paikot-ikot. Batay sa ratio ng mga pagliko sa pagitan ng mga paikot-ikot, ang boltahe ay ibinababa sa mas mababang antas na magagamit.

Matatag na Supply ng Output

Ang nabagong mababang boltahe na kuryente ay ihahatid sa mga gumagamit ng tirahan, komersyal, o industriyal na may matatag na pagganap.

Mga aplikasyon

Ang isang 37.5KVA pole-mounted transformer ay idinisenyo para sa mababa hanggang katamtamang mga sistema ng pamamahagi ng load, na mahusay na nagpapababa ng katamtamang boltahe na kuryente sa magagamit na mababang boltahe para sa mga end user. Ito ay malawakang ginagamit sa mga sumusunod na sitwasyon:

Pamamahagi ng kuryente sa tirahan

Tamang-tama para sa mga residential neighborhood, rural na bahay, at maliliit na komunidad, na nagbibigay ng matatag na kuryente para sa ilaw, mga gamit sa bahay, at pang-araw-araw na paggamit ng kuryente.

Mga Proyekto sa Elektripikasyon sa Rural

Karaniwang ginagamit sa rural grid expansion at remote area power supply system dahil sa simpleng pag-install at mababang maintenance na kinakailangan nito.

Mga Sistemang Pang-agrikultura

Angkop para sa mga sakahan, sistema ng irigasyon, pasilidad ng mga hayop, at mga greenhouse, nagpapagana ng mga bomba ng tubig, mga motor, at makinarya sa agrikultura.

Mga Maliit na Pasilidad ng Komersyal

Malawakang ginagamit sa maliliit na opisina, tingian na tindahan, gasolinahan, workshop, at mga pasilidad ng imbakan para sa matatag na komersyal na suplay ng kuryente.

Magaan na Industrial Application

Ginagamit sa maliliit na pabrika, mga pagawaan sa pagproseso, at mga pasilidad sa pagpapanatili na may katamtamang pangangailangan sa kuryente.

Pansamantalang Power Supply Project

Karaniwan sa mga construction site at pansamantalang panlabas na proyekto ng engineering na nangangailangan ng flexible at maaasahang pamamahagi ng kuryente.

Tuklasin natin kung paano talaga nabubuo ni GUANGBIAN ang isa.

Hakbang 1: Core fabrication

Ang core ay nagsisimula sa grain-oriented na silikon na bakal. Mahusay na magnetic properties, ngunit ito ay malutong—hindi mo ito matatakpan tulad ng regular na bakal.

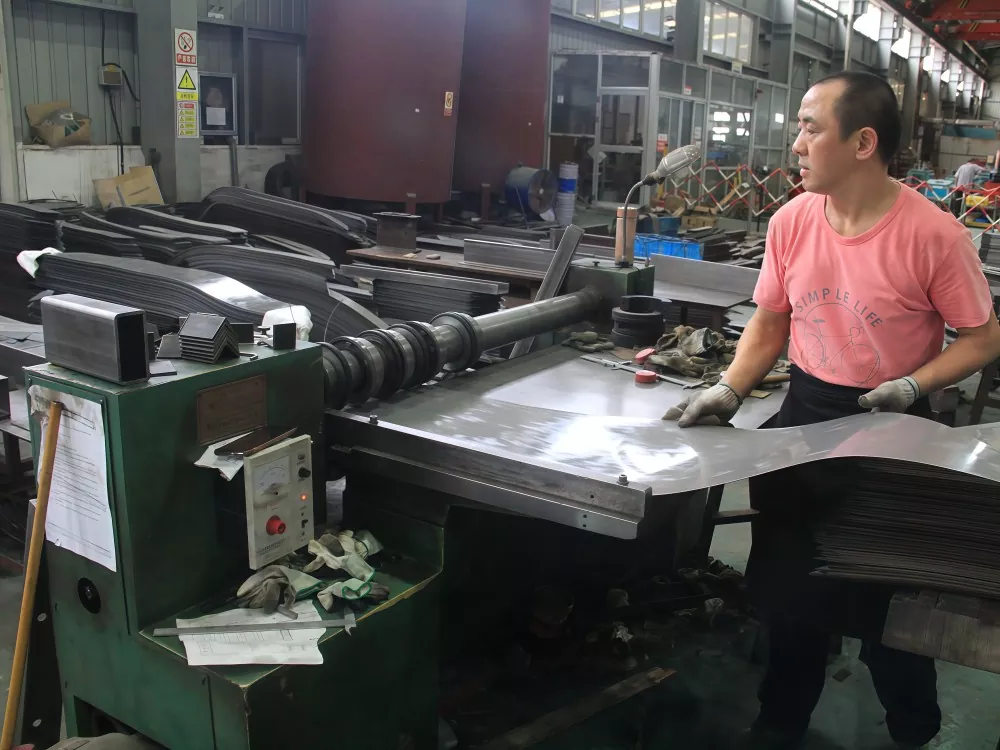

Pinutol namin ang mga sheet sa mga tiyak na sukat, pagkatapos ay i-stack ang mga ito sa bawat layer sa espesyal na kagamitan. Ang mga joints ng bawat layer ay na-offset mula sa ibaba, na nagpapanatili ng mga air gaps sa magnetic path sa pinakamababa. Kapag naabot na namin ang target na kapal, ang buong stack ay mapapa-clamp nang mahigpit at na-vacuum-impregnated upang i-lock ang lahat sa lugar.

Ang proseso ng paggawa ng transpormer ay nakasalalay sa hakbang na ito. Stack factor, surface flatness, clamping pressure—miss ang alinman sa mga ito, at walang-load na pagkawala ay aabot sa spec.

Hakbang 2: Paikot-ikot

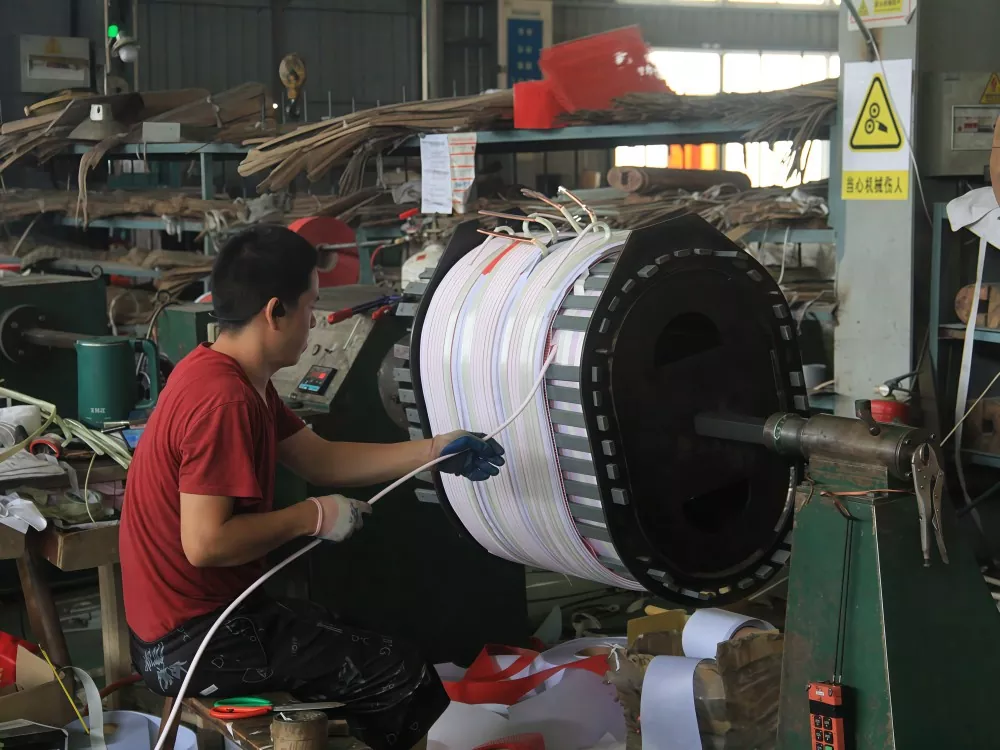

Dito ito nagiging kritikal. Ang paikot-ikot na tindahan ay tumatakbo sa kinokontrol na temperatura at halumigmig. Ang mga operator ay nakaupo sa mga winding machine, nagpapakain ng tansong wire sa dating coil, paikutin, pinapanatili itong pantay at masikip.

Gumagamit ng purong copper winding ang 37.5 kva pole mounted transformer ng GUANGBIAN—hindi aluminum. Ginagawa namin ang mga ito sa aming pasilidad sa China, at mahalaga ang bawat detalye: wire gauge, bilang ng mga pagliko, pattern ng layering. Masyadong maluwag ang hangin, kulang sa mekanikal na lakas ang coil. Masyadong masikip ang hangin, dinudurog mo ang pagkakabukod.

Kapag nasugatan, ang coil ay dumadaan sa vacuum impregnation. Ang insulating varnish ay tumatagos sa bawat puwang, na ikinakandado ang mga liko sa lugar at nagbibigay sa paikot-ikot na parehong dielectric na lakas at mas mahusay na pag-aalis ng init.

Hakbang 3: Core at coil assembly

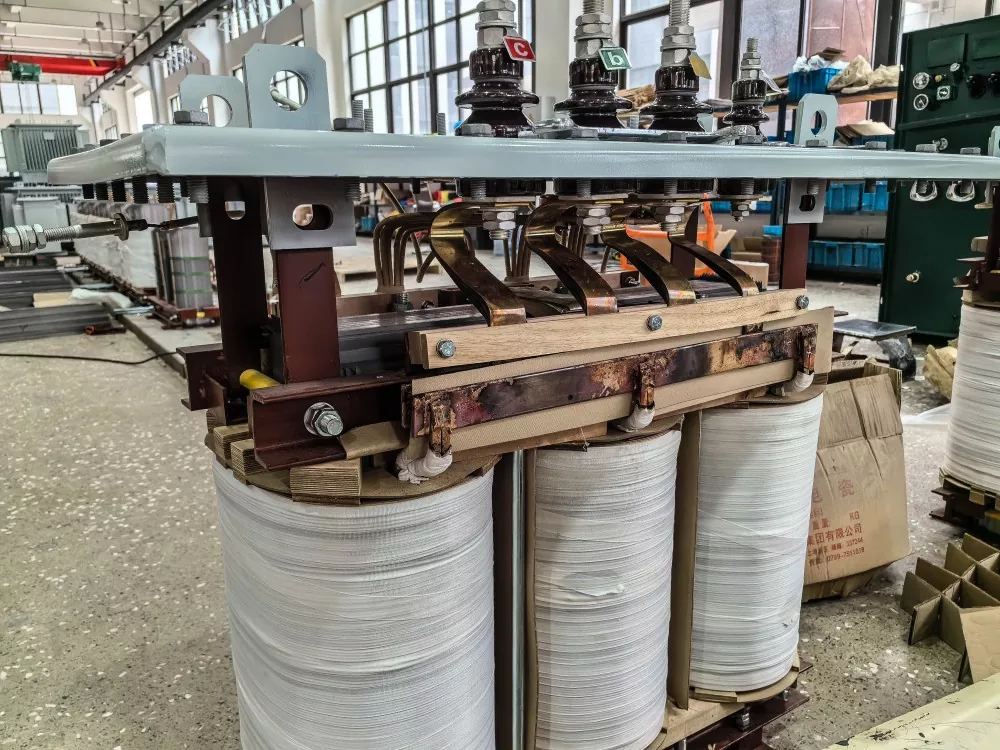

Ang mga likid ng sugat ay dumudulas sa mga pangunahing binti. Ang mga insulation spacer ay pumapasok, ang mga lead ay konektado, at ang buong aktibong bahagi ay nahuhubog. Ang mga clearance sa pagitan ng mga windings ay kailangang matugunan ang pamantayan-walang mga shortcut dito.

Kapag na-assemble na, ang aktibong bahagi ay dumaan kaagad sa pagsubok ng pabrika ng transpormer: makatiis sa pagsubok ng boltahe at pagsukat ng paglaban ng DC. Anumang bagay, kahit na bahagyang, ay nahuhuli sa yugtong ito.

Hakbang 4: Pagpupulong ng tangke

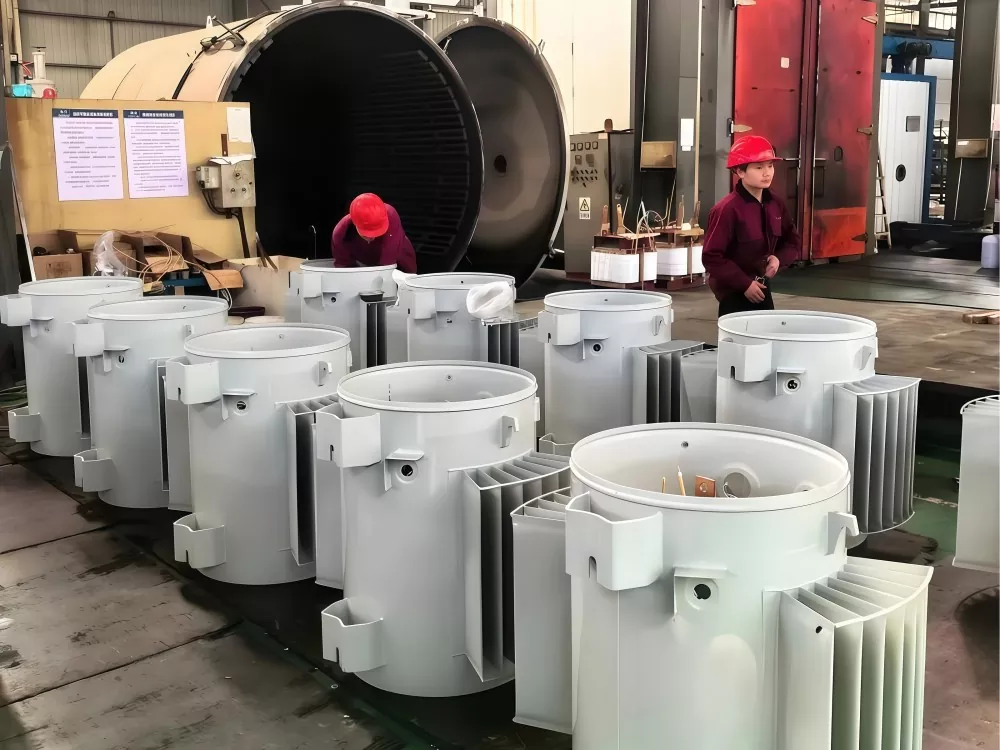

Ang aktibong bahagi ay pumasa sa inspeksyon? Ibinaba ito sa tangke. Ang tangke ay ang shell ng transformer—puno ng insulating oil na doble ang tungkulin: dielectric barrier at coolant.

Gumagamit kami ng high-grade mineral insulating oil sa GUANGBIAN. Dehydrated at degassed bago ito pumasok. Ang tangke mismo ay welded construction, at bawat weld seam ay sinusuri ng X-ray. Hindi pinapayagan ang pagtagas.

Hakbang 5: Panghuling pagsubok

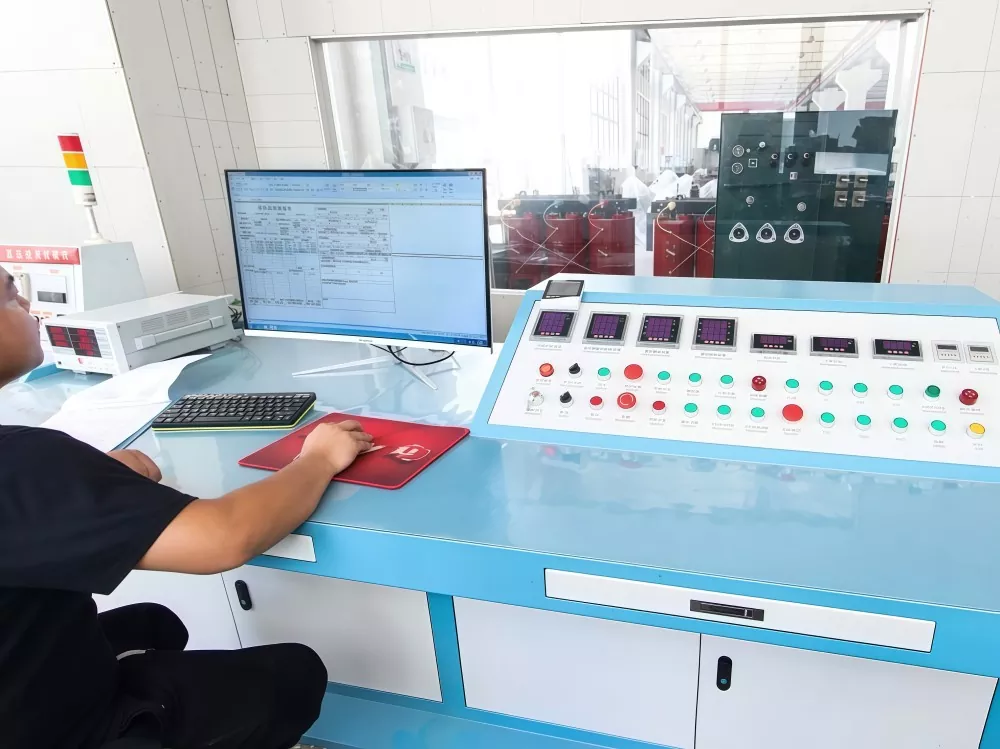

Bago umalis ang anumang unit sa pabrika, ito ay tumatakbo sa isang buong gawain sa pagsubok:

Walang-load na pagsubok: Pinapalakas namin ito nang walang konektado sa pangalawang bahagi. Sinasabi sa amin ng kasalukuyang at pagkawala ng mga pagbabasa kung ang core ay kumikilos. Sa isang 37.5 kva pole mounted transformer, ang walang-load na pagkawala ay kailangang pumasok sa ≤113W o mas mababa.

Pagsubok sa pag-load: Lagyan ito ng full rated load at panoorin ang mga numero. Ang pagkawala ng load ay nananatili sa ≤413W, at ang pagtaas ng temperatura ay hindi lalampas sa 65°C.

Makatiis sa pagsubok ng boltahe: 21kV sa dalas ng kuryente sa HV winding sa loob ng isang buong minuto. 10kV sa gilid ng LV. Kung mananatili ang pagkakabukod, nagpapatuloy kami.

Impulse voltage test: Ang 60kV spike ay tumama sa primary, 30kV ang tumama sa pangalawa. Ito ay nagsasabi sa iyo kung ang copper winding transpormer ay maaaring humawak ng isang tunay na kaganapan ng kidlat.

Insulating oil test: Breakdown voltage, moisture content, dissipation factor—dapat pumasa ang bawat isa.

Malinaw ang bawat pagsubok? Pagkatapos—at pagkatapos lamang—nakukuha nito ang factory label.

Hakbang 6: Pag-iimpake at pagpapadala

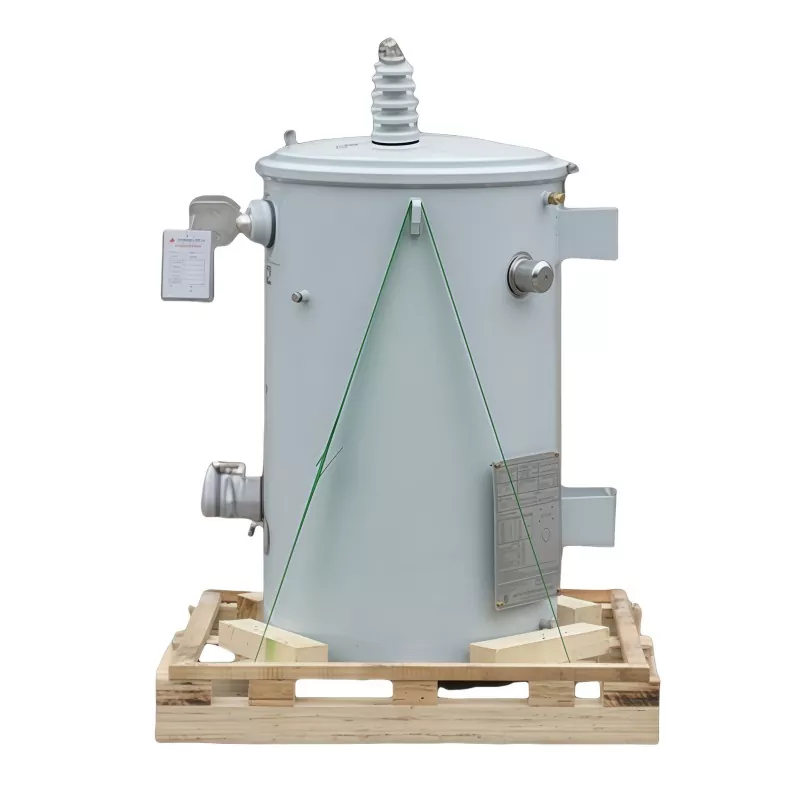

Nakapasa sa lahat ng pagsubok? Ang transpormer ay nakakakuha ng isang moisture-proof na takip, na nakatali sa isang kahoy na papag, at inihanda para sa kargamento. Ang bawat unit ng GUANGBIAN ay may dalang natatanging serial number—na makikita sa nameplate at sa base. Sundan ang numerong iyon, at makikita mo ang petsa ng produksyon, mga talaan ng pagsubok, kahit na kung aling batch ng mga hilaw na materyales ang napunta dito.

Sa ngayon ay nakuha mo na ang larawan. Ang isang 37.5KVA Pole-Mounted Transformer ay hindi lamang metal at wire na pinagsama-sama. Ang proseso ng pagmamanupaktura ng transpormer ay nagsasangkot ng tunay na craft at totoong mga tao na nagbibigay pansin sa bawat hakbang. Mahalaga ang presyo, ngunit mas mahalaga ang kakayahan sa produksyon at kontrol sa kalidad.

Bakit Gumamit ng Pole-Mounted Transformer?

Kung ikukumpara sa mga transformer na naka-mount sa lupa, ang mga transformer na naka-mount sa poste ay nag-aalok ng ilang makabuluhang pakinabang:

Pag-install ng Space-Saving

Naka-install sa mga poste ng utility, inaalis ang pangangailangan para sa espasyo sa lupa o nakalaang mga silid ng transpormer.

Mababang Gastos sa Imprastraktura

Binabawasan ang mga gastos sa pagtatayo sa pamamagitan ng pag-iwas sa pangangailangan para sa mga pundasyon, enclosure, o karagdagang mga gawaing sibil.

Mahusay para sa Distribusyon sa Rural

Lubos na angkop para sa mga rural at malalayong lugar kung saan karaniwang ginagamit ang mga overhead distribution network.

Madaling Maintenance Access

Naka-mount sa isang maginhawang taas para sa inspeksyon, pagpapanatili, at pagpapalit, na binabawasan ang downtime.

Pinahusay na Kaligtasan

Binabawasan ng mataas na pag-install ang mga panganib ng aksidenteng pakikipag-ugnay, paninira, at pinsala sa kapaligiran.

Maaasahang Panlabas na Operasyon

Dinisenyo na may mga feature na lumalaban sa panahon at lumalaban sa kaagnasan para sa pangmatagalang pagganap sa labas.

Perpekto para sa mga Overhead Power Network

Malawakang ginagamit sa mga overhead distribution system bilang isang cost-effective at mahusay na solusyon sa kuryente.

Gusto mo bang makita ito para sa iyong sarili? Gumagawa ang GUANGBIAN sa aming pabrika sa China, at tinatanggap namin ang mga pagbisita sa pabrika. Umabot para mag-iskedyul ng tour.
