SWER Single Pole Mounted Transformer

Ang SWER Single Pole Mounted Transformer mula sa Zhejiang Guangbian Electric Power Technology Co., Ltd ay isang high-efficiency distribution solution na idinisenyo para sa Single Wire Earth Return (SWER) rural at remote power system. Sa mahigit 20 taon ng kadalubhasaan sa pagmamanupaktura ng transformer at ganap na pagsunod sa mga pandaigdigang pamantayan, naghahatid ang Guangbian ng matatag, ligtas, at cost-effective na conversion ng boltahe para sa off-grid at mahinang grid na mga kapaligiran.

Ano ang isang SWER Single Pole Mounted Transformer?

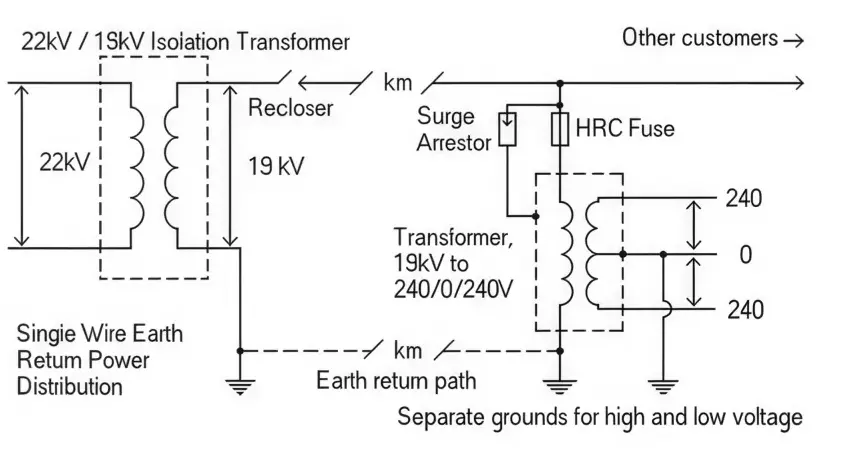

Ang SWER Single Pole Mounted Transformer ay isang espesyal na transpormer ng pamamahagi na naka-mount sa poste na ginagamit sa mga single-wire earth return system, na karaniwang naka-deploy sa mga proyekto ng electrification sa kanayunan kung saan hindi available ang tradisyunal na three-phase na imprastraktura.

Mahusay nitong ibinababa ang medium voltage distribution power sa magagamit na mababang boltahe para sa residential, agricultural, at small industrial applications.

Ito ay malawakang ginagamit sa malalayong grid dahil sa:

● Pinasimpleng istraktura ng pag-install

● Binawasan ang gastos sa imprastraktura

● Mataas na kahusayan sa malayuang pamamahagi

● Malakas na kakayahang umangkop sa mga rural terrain

Ano ang Pinagkaiba ng SWER Transformer na Ito?

Karamihan sa mga karaniwang transformer ay hindi idinisenyo sa SWER operating prinsipyo sa isip. Ang resulta? Napaaga ang pagkasira ng pagkakabukod, kawalang-tatag ng boltahe, mga nabigong inspeksyon, at lubhang pinaikling buhay ng serbisyo. Ginawa ng GUANGBIAN ang yunit na ito partikular para sa mga hinihingi ng mga network ng SWER - inaalis ang mga sakit na ito mula sa simula.

Ano ang Nagbubukod sa Yunit na Ito?

Paikot-ikot na Disenyo Nakatutok para sa SWER Tungkulin：

Ang paikot-ikot ng SWER Single Pole Mounted Transformer ay na-optimize para sa SWER-specific na kondisyon ng boltahe sa halip na gumamit ng pare-parehong insulation structure.

Disenyo ng gradient insulation mula A terminal (linya) hanggang X terminal (lupa)

Isang terminal na pinalakas para sa tuluy-tuloy na line voltage stress

Ang progresibong pagkakabukod ay tumugma sa aktwal na paikot-ikot na mga antas ng boltahe

Pinalakas ang X terminal para sa direktang koneksyon sa grounding ng poste

Binuo para sa asymmetrical na kondisyon ng boltahe ng SWER, hindi tulad ng mga karaniwang transformer

Pinapabuti ng disenyong ito ang pagiging maaasahan at kaligtasan ng pagkakabukod sa mga sistema ng pamamahagi ng SWER sa kanayunan.

Ang mga tradisyunal na single-phase transformer ay gumagamit ng pare-parehong semi-insulasyon sa magkabilang terminal. Sa tungkulin ng SWER, nangangahulugan ito na dumodoble ang insulation stress—at karaniwang nangyayari ang pagkabigo sa loob ng 3-5 taon. Ang dedikadong diskarte ng GUANGBIAN ay nagpapanatili ng insulation stress sa loob ng mga limitasyon ng disenyo sa buong buhay ng transpormer.

Paano Pinapanatili ng Grounding Setup ang Boltahe na Stable？

● Ang oversized grounding terminal cross-section ay nagpapababa ng earth-path resistance at pinapabuti ang kasalukuyang return stability

● Ang mas mababang resistensya ay nakakatulong na maiwasan ang mga panganib sa maluwag na koneksyon at lokal na sobrang init

● Tinitiyak ang isang matatag na closed-loop na kasalukuyang landas ng SWER na may pagbabagu-bago ng boltahe ng output sa loob ng ±2%

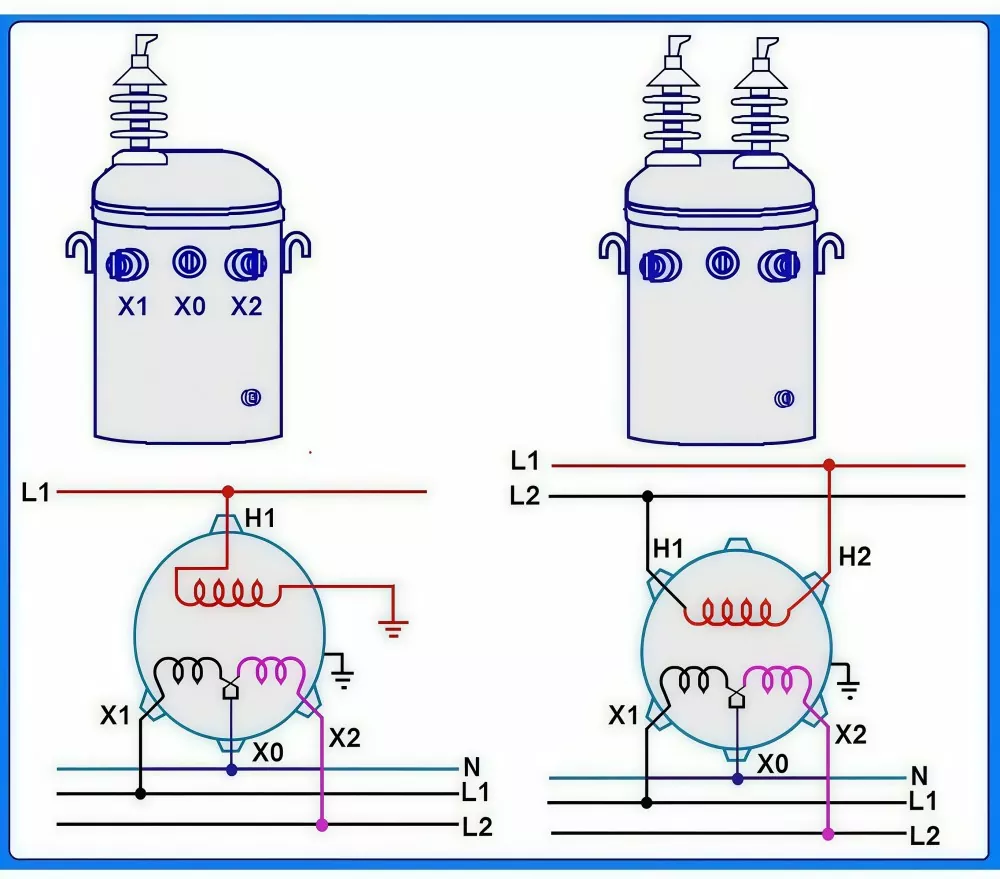

● Ang mga windings ay sumusunod sa mga pamantayan sa pag-label ng terminal ng IEC A/X, na pumipigil sa mga error sa mga wiring gaya ng reverse polarity at tinitiyak ang tamang pag-install ng SWER

Long-Distance Voltage Regulation:

● Nilagyan ng 5-position no-load tap changer (18kV–20kV range)

● Binabayaran ang pagbaba ng boltahe sa mahabang linya ng pamamahagi ng SWER

● Pinapanatili ang stable na 240V na output mula simula hanggang dulo ng linya

● Ang lahat ng setting ng tap ay factory-calibrate sa ilalim ng mga pamantayan ng katumpakan ng IEC

Tinitiyak nito ang pare-parehong pagganap at proteksyon ng downstream na kagamitan sa malayuang rural power network.

Paano Ito Nananatili sa Mahirap na Kondisyon?

Pinapanatili ng oil-immersed sealed housing ang tubig at alikabok, pinangangasiwaan ang mga pagbabago sa temperatura, at ipinagkikibit-balikat ang pagkakalantad sa UV. Ito ay tumatakbo mula -40°C hanggang +55°C - kaya ang mga matataas na talampas, bukas na pastulan, kakahuyan, at disyerto ay nasa loob ng operating window nito nang walang anumang espesyal na pagbabago.

ONAN cooling—maikli para sa oil natural air natural - umaasa sa walang fan, walang pump, walang umiikot o napuputol. Matapos itong i-bolted sa poste, medyo inaalagaan nito ang sarili nito. Para sa mga crew na oras ng pagtatrabaho na malayo sa pinakamalapit na service truck, nangangahulugan ito ng mas mababang gastos sa pangangalaga sa buong buhay ng unit.

Pagtugon sa mga International Standards

Ang bawat unit ay idinisenyo, binuo, at sinubukan sa IEC 60076—ang kinikilalang pamantayan sa buong mundo para sa mga power transformer. Ang mga papeles at traceability ay nasa lugar mula sa sahig ng pabrika.

Ang buong factory test report ay kasama ng bawat transformer—kapaki-pakinabang kapag nagbi-bid ka sa mga proyekto o kailangan mong i-clear ang isang inspeksyon.

Nakikita ng mga SWER system ang mga single-phase na ground fault nang iba kaysa sa mga karaniwang grid. Ang transformer na ito ay na-rate na tumagal ng 20 beses sa rate ng kasalukuyang sa loob ng buong 2 segundo sa ilalim ng mga kundisyon ng fault na iyon—kapag ipinares sa karaniwang proteksyon ng linya, mabilis itong nag-aalis ng mga fault at pinapanatili ang pinsala sa kagamitan.

Saan Ito Ginagamit?

Ang SWER Single Pole Mounted Transformer ay perpekto para sa mura, malayuang rural at remote na supply ng kuryente:

● Rural electrification: pinapagana ang mga nakahiwalay na bahay na may hanggang ~70% na mas mababang gastos sa konstruksyon ng linya kumpara sa mga conventional system

● Malayong unmanned site: telecom tower, weather station, forest/fire monitoring point, border post

● Agrikultura: mga bomba ng patubig, sistema ng mga hayop, greenhouse, at nakakalat na kagamitan sa sakahan

● Mga kampo sa pagtatayo at pagmimina: pansamantalang kuryente para sa mga highway, riles, at operasyon ng pagmimina bago ang extension ng grid

● Mga isla at off-grid na pasilidad: maliliit na resort, ranger station, at malayuang imprastraktura ng turista

Isang praktikal na solusyon para sa mga lugar kung saan ang pagpapalawak ng mga nakasanayang three-phase network ay hindi epektibo sa gastos.

Bakit Mas Mahusay ang Pagganap ng GUANGBIAN SWER Unit?

Ang mga karaniwang transformer ay madalas na nakikipagpunyagi sa mga sistema ng SWER, na humahantong sa stress ng pagkakabukod, kawalang-tatag ng boltahe, at mas mataas na mga pangangailangan sa pagpapanatili.

Ang GUANGBIAN SWER Single Pole Mounted Transformer ay partikular na ginawa para sa operasyon ng SWER:

● Purpose-built winding at insulation design para sa mga kondisyon ng SWER

● Na-optimize na istraktura ng saligan para sa matatag na kasalukuyang pagbalik

● Pinahusay na katatagan ng boltahe at pagiging maaasahan ng system

● Nabawasan ang mga isyu sa pagpapanatili at mas mahabang buhay ng serbisyo

● Mas madaling pagsunod sa mga kinakailangan sa inspeksyon

● Idinisenyo para sa mga real-world na SWER application, hindi inangkop mula sa mga nakasanayang modelo ng transformer.

Mga Pandaigdigang Pamantayan at Pagtitiyak ng Kalidad

Ang Zhejiang Guangbian Electric Power Technology Co., Ltd ay bumuo ng isang matibay na teknikal na pundasyon mula noong 2004, na umuusbong mula sa isang domestic transformer manufacturer tungo sa isang pandaigdigang supplier.

Kabilang sa mga pangunahing bentahe ang:

● 20+ taon ng karanasan sa transformer engineering

● Certified engineering team na may international standard na kadalubhasaan

● Multi-workshop production system na tinitiyak ang buong proseso ng traceability

● Patuloy na pagpapabuti sa disenyo, kahusayan, at pagsunod sa kaligtasan

● Mga independent export operation na itinatag noong 2020

Tinitiyak nito na ang bawat SWER Single Pole Mounted Transformer ay nakakatugon sa mga pandaigdigang inaasahan para sa pagiging maaasahan at kaligtasan.

Ang Aming Pabrika

Pagawaan ng sheet metal

Foil winding workshop

Paikot-ikot na workshop

Winding oven workshop

Pagawaan ng pagpupulong ng transformer

Transformer commissioning workshop
