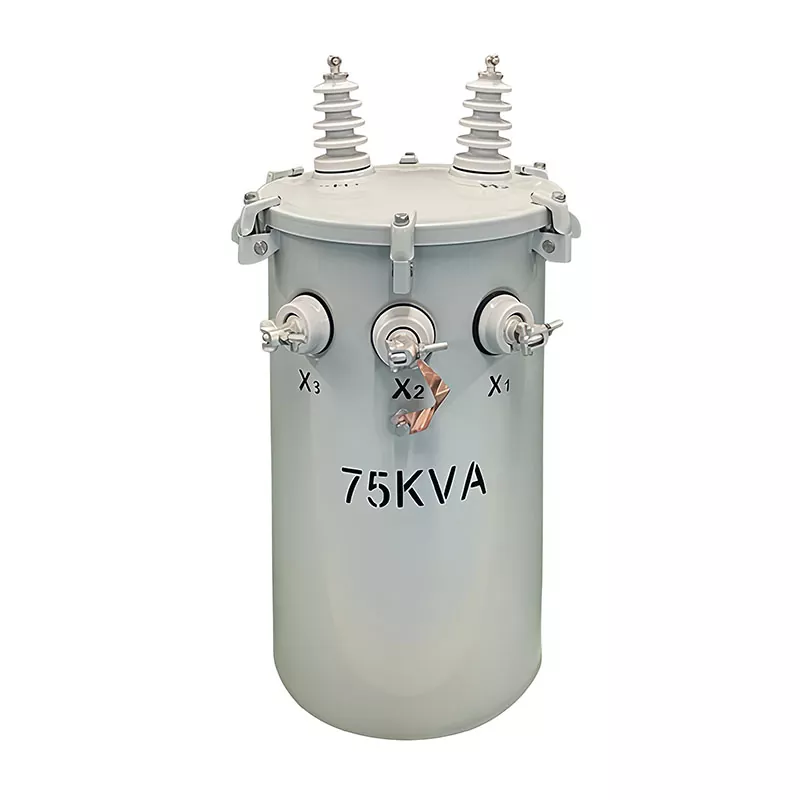

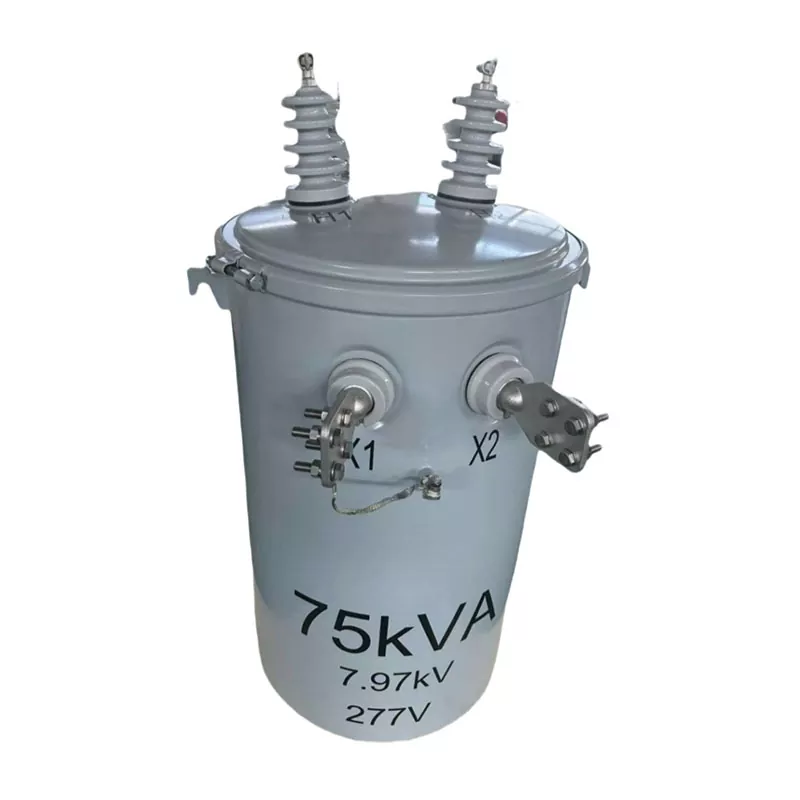

75KVA Pole-Mounted Transformer

Ang 75KVA Pole-Mounted Transformer mula sa Guangbian ay inengineered para sa matatag na panlabas na pamamahagi ng kuryente sa mga pamayanan ng tirahan, mga proyekto ng kuryente sa kanayunan, mga industrial park, mga paaralan, mga ospital, at mga komersyal na pasilidad. Dinisenyo gamit ang mga advanced na insulation system at matibay na oil-immersed na teknolohiya, ang transpormer na ito ay naghahatid ng maaasahang regulasyon ng boltahe, mababang pagkawala ng kuryente, at mahabang buhay ng serbisyo sa iba't ibang kondisyon sa kapaligiran.

Bilang isang propesyonal na China transformer manufacturer na may higit sa 20 taong karanasan, ang Guangbian ay dalubhasa sa paggawa ng mga de-kalidad na pole-mounted transformer na mas mababa sa 35KV para sa mga customer sa buong Africa, Southeast Asia, Central Asia, South America, at Middle East.

Ano ang isang 75KVA Pole-Mounted Transformer?

Ang 75KVA Pole-Mounted Transformer ay isang compact na oil-immersed distribution transformer na direktang naka-install sa mga utility pole upang bawasan ang medium-voltage na kuryente sa mababang boltahe na kapangyarihan na angkop para sa mga tahanan, komersyal na gusali, at maliliit na pang-industriya na aplikasyon.

Ang ganitong uri ng transpormer ay malawakang ginagamit dahil nag-aalok ito ng:

● Mahusay na pamamahagi ng kuryente

● Madaling pag-install at pagpapanatili

● Nabawasan ang pag-okupa sa lupa

● Napakahusay na paglaban sa panahon

● Matatag na pangmatagalang operasyon

Ang Guangbian 75KVA transformer ay ginawa ayon sa mga internasyonal na pamantayan ng transpormer at maaaring i-customize para sa iba't ibang grid system at mga kinakailangan sa boltahe.

Kapasidad at Phase

Magsimula sa "75KVA, single phase" sa itaas ng datasheet ng transformer. Ang KVA ay kumakatawan sa kilovolt-amperes—isang sukat ng maliwanag na kapangyarihan. 75KVA ang maximum load na kayang hawakan ng unit na ito. Key word: "can handle," hindi "dapat tumakbo sa." Sa pagsasagawa, panatilihin ang load sa paligid ng 80% ng rate na kapasidad. Iyon ay nagpapalawak nang malaki sa buhay ng serbisyo ng transpormer.

Ang isang solong phase transpormer ay may isang input phase at isang output phase. Ito ay umaangkop sa mga residential area, street lighting, at maliliit na commercial setup. Ang mga three-phase unit, sa kabilang banda, ay nagsisilbi sa mga pabrika at mga gusali ng opisina kung saan kinakailangan ang 380V na kapangyarihang pang-industriya.

Mga Parameter ng Boltahe

Pangunahing boltahe: 4160 Grd Y / 2400V

Sinasabi nito sa iyo kung saan maaaring kumonekta ang mataas na boltahe na bahagi. Ang ibig sabihin ng "Grd Y" ay grounded wye connection—neutral ay nakatali sa earth. Ang 4160V ay ang line-to-line na boltahe, ang 2400V ay line-to-neutral. Isa itong karaniwang rating sa mga sistema ng pamamahagi ng North American, kaya naman madalas mong makikita ang 4160v transformer na nakalista sa mga spec para sa mga export market.

Ang tap changer ay may 5 posisyon: +2.5%, 0%, -2.5%, -5%, -7.5%. Kapag ang papasok na boltahe ay nagbabago, maaari mong ayusin ang gripo upang mapanatiling stable ang output. Ang posisyon B o 2 ay nagmamarka ng nominal na setting.

Pangalawang boltahe: 120/240V

Ito ang bahagi ng output na may mababang boltahe. Ang isang solong phase na transpormer ay karaniwang naghahatid ng 120V o 240V. Ang 240V output ay humahawak ng mas malalaking load tulad ng mga AC unit at water heater. Ang 120V side? Iyon ay para sa mga ilaw at saksakan sa dingding. Sa parehong boltahe sa isang unit, hindi mo kailangan ng hiwalay na step-down na setup.

Mga Materyales at Paggawa

Paikot-ikot na materyal: Copper

Ang tanso ay nagsasagawa ng mas mahusay kaysa sa aluminyo, kaya ito ay tumatakbo nang mas malamig at nag-aaksaya ng mas kaunting kapangyarihan. Bumubuo kami gamit ang tanso sa pasilidad ng GUANGBIAN sa China—mas mataas ang gastos, ngunit sulit ang pangmatagalang pagiging maaasahan.

Core: Butil-Oriented Silicon Steel

Silicon steel ay kung ano ang gumagawa ng transpormador gumagana magnetically. Ang ibig sabihin lang ng "grain-oriented" ay ang mga kristal na nakahanay sa isang direksyon—pinutol nito ang mga magnetic loss. Resulta? Nananatiling mababa ang pagkawala ng walang-load, at tumataas ang kahusayan.

Paraan ng Paglamig: ONAN

ONAN = Oil Natural, Air Natural. Ang langis ay gumagalaw sa sarili nitong, humihila ng init mula sa core at windings. Walang pumps. Walang fans. Mas kaunting mga bagay na mabibigo. Para sa isang pole-mounted unit sa gitna ng kawalan, mahalaga ang ganoong uri ng pagiging simple.

Mga Sukatan ng Kahusayan

Walang-load na pagkawala: ≤225W | Pagkawala ng load: ≤750W | Impedance: ≤2.5%

Ang pagkawala ng walang-load ay ang iginuhit ng transpormer na nakaupo lamang doon, na-energize ngunit hindi na-load. Ang 225 watts ay medyo mababa. Nangyayari ang pagkawala ng load sa buong kapasidad—normal ang 750W para sa klase ng laki na ito. Ang impedance, sa paligid ng 2.5%, ay nakakaapekto sa short-circuit kasalukuyang at regulasyon ng boltahe.

Ang kasalukuyang paggulo ≤2.5% ay nagsasabi sa iyo na ang pangunahing kalidad ay solid. Hindi ito nangangailangan ng maraming kapangyarihan upang mag-magnetize. Ito ang mga numerong makikita mo sa bawat GUANGBIAN transformer datasheet—ginagawa namin sa China at sinusuri ang bawat unit bago ito umalis sa pabrika.

Mga Pamantayan sa Sertipikasyon

IEEE C57.12 series, ANSI C57.12.20

Ang IEEE C57 ay ang transpormer na teknikal na pamantayan mula sa Institute of Electrical and Electronics Engineers. Ang ANSI ay ang American National Standards Institute. Kapag natugunan ng isang unit ang pareho, alam mo na ang disenyo at mga pamamaraan ng pagsubok ay hanggang sa internasyonal na par.

Ang pagbabasa ng datasheet ng transformer ay nangangailangan ng ilang kasanayan, ngunit ito ay isang pangunahing kasanayan para sa pagkuha. May mga tanong pa ba? Makipag-ugnayan sa technical team ng GUANGBIAN. Gumagawa kami sa aming pabrika sa China at maaari kang maglakad sa isang proseso ng pagpili sa isa-isang.

Ang Aming Pabrika

Pagawaan ng sheet metal

Foil winding workshop

Paikot-ikot na workshop

Winding oven workshop

Pagawaan ng pagpupulong ng transformer

Transformer commissioning workshop

Proseso ng Paggawa

Ang paggawa ng bawat 75KVA Pole-Mounted Transformer ay sumusunod sa mahigpit na mga pamamaraan sa pagmamanupaktura:

● Transformer core cutting at stacking

● Coil winding production

● Paggawa at pagwelding ng tangke

● Proseso ng pagpapatuyo ng vacuum

● Pagpupulong ng transpormer

● Pagpuno at pagbubuklod ng langis

● Pagsubok sa pagganap ng elektrikal

● Panghuling inspeksyon at packaging

Ang pinagsamang sistema ng pagmamanupaktura na ito ay tumutulong sa Guangbian na mapanatili ang pare-parehong kalidad ng produkto at pagiging mapagkumpitensya sa gastos.

Makipag-ugnayan sa Guangbian

Kung naghahanap ka ng isang propesyonal na tagagawa at supplier ng transpormer ng Tsina, maaaring magbigay ang Guangbian ng pasadyang 75KVA Pole-Mounted Transformer na solusyon ayon sa iyong mga kinakailangan sa proyekto.

Kung ang iyong proyekto ay para sa rural electrification, industrial distribution, pampublikong imprastraktura, o renewable energy system, masusuportahan ka ng aming engineering team ng mga maaasahang produkto ng transformer at mga teknikal na solusyon.

Makipag-ugnayan sa Guangbian ngayon para makakuha ng:

● Teknikal na konsultasyon

● Mga detalye ng transformer

● Suporta sa OEM at ODM

● Sipi ng pabrika

● Mga solusyon sa internasyonal na pagpapadala
