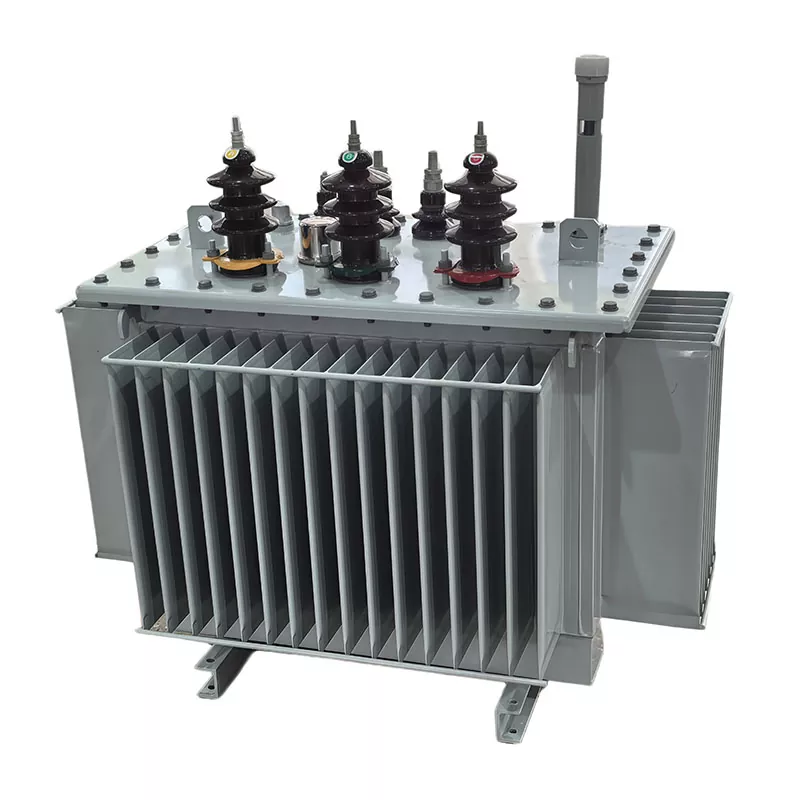

Kapalit na Oil Immersed Transformer

Ang Replacement Oil Immersed Transformer ay isang uri ng oil-filled power transformer na partikular na idinisenyo upang palitan ang isang kasalukuyang transformer sa isang operating power distribution system, kadalasan dahil sa luma na kagamitan, pagkabigo, limitasyon sa kapasidad, o mga kinakailangan sa pag-upgrade ng kahusayan.

Hindi tulad ng mga transformer na ginagamit sa mga bagong pag-install, ang isang kapalit na transformer ay inengineered na may matinding pagtuon sa pagiging tugma ng system, pisikal na pagpapalitan, at tuluy-tuloy na pagsasama sa umiiral na imprastraktura ng kuryente.

Kahulugan ng Engineering

Mula sa pananaw ng electrical engineering, ang isang Replacement Oil Immersed Transformer ay maaaring tukuyin bilang:

Isang power transformer na idinisenyo o na-optimize ayon sa mga kasalukuyang kundisyon ng network—gaya ng antas ng boltahe, pangkat ng vector, mga sukat ng pag-install, at profile ng pag-load—upang direktang mapalitan nito ang isang in-service na oil immersed transformer nang walang malaking pagbabago sa orihinal na system.

Pangunahing Teknikal na Katangian

Ang isang tipikal na Replacement Oil Immersed Transformer ay tinutukoy ng mga sumusunod na teknikal na kinakailangan:

Kakayahang boltahe:Tumutugma sa mga kasalukuyang antas ng system gaya ng 6kV/0.4kV, 10kV/0.4kV, atbp.

Pagpapalitan ng Pag-install:Dinisenyo upang magkasya sa mga kasalukuyang pundasyon, cable entry point, at layout ng substation

Pagtutugma ng Vector Group:Karaniwang Dyn11 o kapareho ng orihinal na configuration ng transformer

Short-Circuit Impedance Coordination:Karaniwang idinisenyo sa loob ng 5%–8% na hanay upang matiyak ang katatagan ng system

Pag-optimize ng Pagganap:Maaaring pagbutihin ang kahusayan, bawasan ang mga pagkalugi, o pahusayin ang pagganap ng thermal kumpara sa pinalitang unit

Alamin muna ang tamang sukat

Narito ang isang halimbawa: ang iyong kasalukuyang load ay 800kVA, at nagdaragdag ka ng 400kVA ng bagong demand. Salik sa ilang margin ng paglago, at 1250-1600kVA ang akma. Huwag lamang tumingin sa mga numero ngayon—ang pag-iwan sa ilang headroom ay palaging isang ligtas na taya.

Kapag gumagawa ng pagkalkula ng kapasidad ng transformer, tandaan ang mga parameter na ito: dapat tumugma ang antas ng boltahe sa iyong kasalukuyang system (tulad ng 10kV/0.4kV), gumagana ang vector group na Dyn11 para sa karamihan ng mga komersyal na aplikasyon, at ang impedance na 5-8% ay karaniwan. Kung hindi ka sigurado, maaaring suriin ng factory team ng GUANGBIAN ng China ang iyong setup at kumpirmahin ang mga detalye bago gawin.

Ano ang dapat ihanda bago ang swap?

Tatlong bagay na dapat suriin:

1.Electrical assessment — Mahawakan ba ng iyong mga busbar at cable ang mas mataas na agos? Kailangan ba ng scheme ng proteksyon ang mga pagsasaayos?

2. Pagsusuri sa istruktura — Sukat ng pundasyon, ruta ng pag-access para sa paglipat ng unit, mga kondisyon ng bentilasyon.

3. Koordinasyon ng utility — Ang pag-upgrade ng kapasidad ay maaaring mangailangan ng mga pagbabago sa iyong papasok na supply. Kunin nang maaga ang power shutdown permit.

Kung nagpaplano ka ng proyekto sa pagpapalit ng transformer, makakatulong ang technical team ng GUANGBIAN mula sa aming pabrika sa China na suriin ang mga item na ito. Nahawakan namin ang mga katulad na kaso sa aming pasilidad sa pagmamanupaktura at alam namin kung anong mga detalye ang madalas na hindi napapansin.

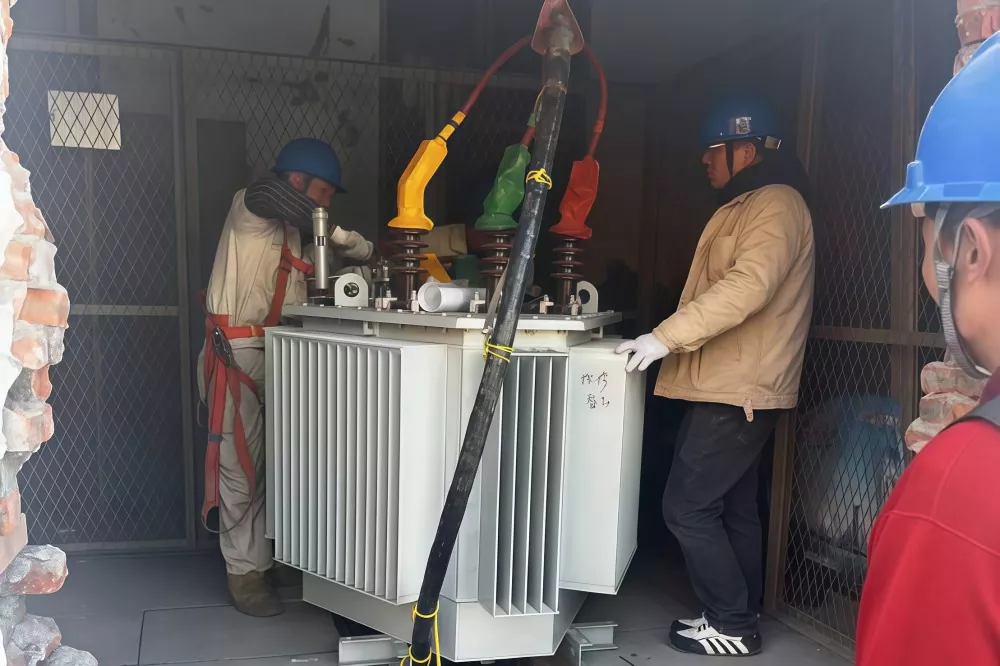

Pag-install at pag-commissioning

Power off → Idiskonekta → Alisin ang lumang unit → Iposisyon ang bagong transpormer → Wiring → Pagsubok → Pasiglahin

Huwag laktawan ang hakbang sa pagsubok: turns ratio test, insulation resistance, vector group verification, pagsukat ng resistensya. Kailangang pumasa ang lahat bago mo i-flip ang switch. Sa unang ilang linggo, pagmasdan ang temperatura, pakinggan ang hindi pangkaraniwang ingay, tingnan kung may vibration.

Magkano ang halaga nito?

Para sa isang 1250kVA unit, ang transformer mismo ay nagpapatakbo ng $25,000–45,000. Sa pag-install at mga pagbabago, ang kabuuang halaga ng proyekto ay umabot sa humigit-kumulang $35,000–75,000. Kung ang iyong kasalukuyang unit ay tumatakbo nang halos 20 taon, ang pagpapalit nito ng bago ay mas may katuturan kaysa sa pagdaragdag ng isang parallel na unit—mas kaunting abala sa pagpapanatili, mas mahusay na kahusayan.

Pagkatapos ng pag-install, panatilihing naka-file ang mga test report at as-built drawings. Suriin ang mga temperatura kada quarter, gumawa ng pagsusuri ng langis taun-taon (para sa mga uri na puno ng langis). Sa wastong pangangalaga, ang kagamitang ito ay dapat tumakbo nang maayos sa loob ng 20-30 taon.

Sa pabrika ng GUANGBIAN sa China, gumagawa kami ng mga transformer na ginawa para sa mahabang panahon. Kung ikaw ay nasa yugto ng pagpili ng transformer o kailangan mong suriin ang mga spec, maaaring tumulong ang aming team.

Pagkakaiba sa Standard New Installation Transformers

FAQ

1. Ano ang Replacement Oil Immersed Transformer?

Ito ay isang oil-immersed transformer na idinisenyo upang palitan ang isang umiiral na transpormer sa isang operating power system. Ito ay binuo upang tumugma sa orihinal na mga kondisyon ng kuryente upang ang system ay maaaring magpatuloy sa pagtakbo nang may kaunting pagbabago.

2. Kailan dapat palitan ang transformer?

Kailangang palitan kapag luma na ang transformer (karaniwang 15–25+ na taon), madalas mabibigo, hindi matugunan ang kasalukuyang pangangailangan sa pagkarga, o may mataas na gastos sa pagpapanatili

3. Paano ko pipiliin ang tamang kapasidad para sa pagpapalit?

Pinipili ang kapasidad batay sa kasalukuyang pagkarga, pagpapalawak sa hinaharap (karaniwan ay 15–25% na margin), at mga kundisyon ng system tulad ng antas ng boltahe at mga limitasyon sa pag-install.

4. Maaari bang dagdagan ng kapalit na transpormer ang kapasidad?

Oo. Ang isang kapalit na yunit ay maaaring i-upgrade sa mas mataas na kapasidad, ngunit ang mga kasalukuyang cable, switchgear, at sistema ng proteksyon ay dapat suriin para sa pagiging tugma.

5. Ano ang dapat tumugma kapag pinapalitan ang isang transpormer?

Kabilang sa mga pangunahing parameter ang ratio ng boltahe, pangkat ng vector (karaniwang Dyn11), impedance (mga 5–8%), at mga sukat ng pisikal na pag-install.

6. Gaano katagal ang proseso ng pagpapalit?

Karaniwang tumatagal ng 1–3 araw ang pag-install at pagpapalit, depende sa mga kundisyon ng site, at karagdagang oras para sa pagsubok at pag-commissioning.
