Paano Napapabuti ng 75KVA Pole-Mounted Transformer ang Power Distribution?

Buod ng Artikulo

Ang pagpili ng tamang transformer ng pamamahagi ay nagsasangkot ng higit pa kaysa sa pagpili ng isang numero tulad ng 75KVA. Ang transpormer ay dapat tumugma sa pangunahing boltahe, pangalawang boltahe, pagsasaayos ng phase, inaasahang pagkarga, mga kondisyon sa kapaligiran, mga kinakailangan sa proteksyon, istraktura ng pag-install, at mga naaangkop na pamantayan sa kuryente. Ang isang maayos na napiling 75KVA Pole-Mounted Transformer ay maaaring magbigay ng isang mahusay at praktikal na solusyon kung saan ang kuryente ay kailangang baguhin malapit sa punto ng pagkonsumo.

Sa artikulong ito, sinusuri namin kung paano gumagana ang isang 75KVA unit, kung bakit kapaki-pakinabang ang compact pole-mounted configuration nito, kung paano nakakaimpluwensya sa performance ang core at winding na materyales nito, kung ano ang ibig sabihin ng mga detalye ng kahusayan, at kung paano maiiwasan ng mga project engineer ang mga karaniwang pagkakamali sa pag-size at pag-install. Ipinapaliwanag din namin kung paano lumalapit ang Guangbian sa pagmamanupaktura at pagpapasadya para sa iba't ibang network ng pamamahagi.

Talaan ng mga Nilalaman

1. Pag-unawa sa 75KVA Pole-Mounted Transformer
2. Paano Gumagana ang isang 75KVA Pole-Mounted Transformer
3. Kapasidad at Phase Configuration
4. Pagpili ng Pangunahin at Pangalawang Boltahe
5. Core, Windings, Insulation, at Paglamig
6. Mahalagang Mga Parameter ng Pagganap
7. Kung saan Ginagamit ang isang 75KVA Pole-Mounted Transformer
8. Paano Piliin ang Tamang Transformer
9. Mga Pagsasaalang-alang sa Pag-install at Pagpapanatili
10. Paano Sinusuportahan ng Guangbian ang Mga Proyekto ng Transformer
11. Mga Madalas Itanong
12. Konklusyon

Balangkas ng Artikulo

• Tukuyin ang layunin at istraktura ng isang 75KVA distribution transformer.
• Ipaliwanag ang pangunahing proseso ng electromagnetic transformation.
• Talakayin ang kapasidad, bahagi, at pagkakatugma ng boltahe.
• Suriin ang mga materyales at paraan ng paglamig na nakakaimpluwensya sa pagiging maaasahan ng pagpapatakbo.
• Ipaliwanag ang pagkawala ng walang-load, pagkawala ng pagkarga, impedance, at kasalukuyang paggulo.
• Tukuyin ang mga angkop na aplikasyon at karaniwang kinakailangan sa proyekto.
• Magbigay ng praktikal na checklist sa pagpili at pagpapanatili.
• Sagutin ang mga karaniwang tanong sa pagkuha at engineering.

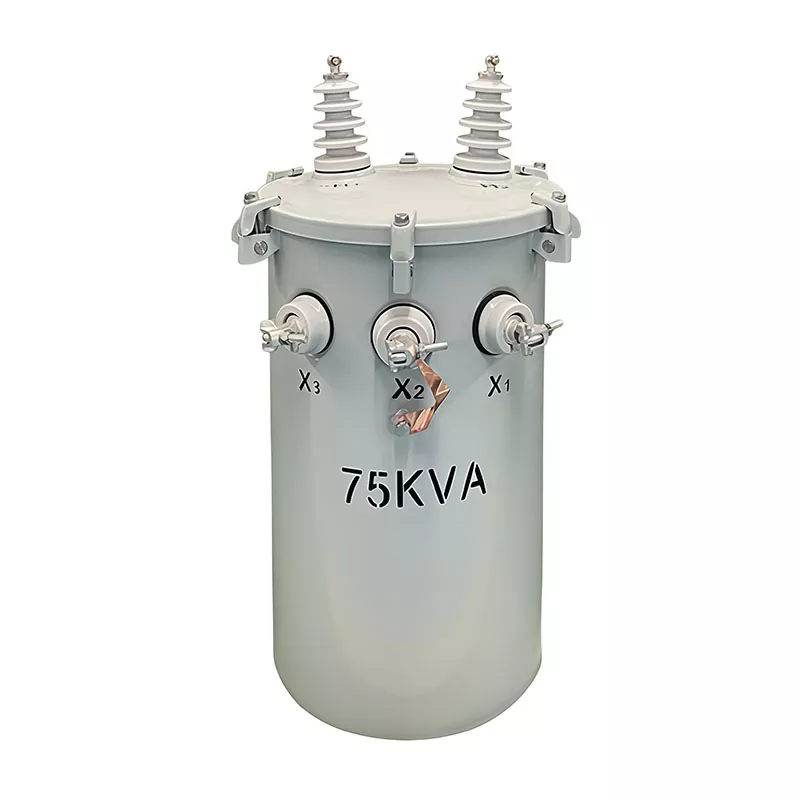

Pag-unawa sa 75KVA Pole-Mounted Transformer

Ang 75KVA Pole-Mounted Transformer ay isang distribution transformer na nilalayon upang bawasan ang medium-voltage na kuryente sa mas mababang boltahe na angkop para sa mga end user. Hindi tulad ng isang malaking substation transformer na naka-install sa isang pundasyon, ang isang pole-mounted unit ay nakaposisyon sa isang utility pole o angkop na overhead distribution structure. Inilalagay ng kaayusan na ito ang transpormador malapit sa kargang elektrikal habang pinapaliit ang mga kinakailangan sa lupa.

Ang termino75KVAinilalarawan ang maliwanag na rating ng kapangyarihan ng transpormer. Ang KVA, o kilovolt-amperes, ay kumakatawan sa kumbinasyon ng boltahe at kasalukuyang na idinisenyo upang hawakan ng transpormer. Hindi ito dapat bigyang-kahulugan bilang isang rekomendasyon na patuloy na patakbuhin ang yunit sa pinakamataas na rating nito sa ilalim ng bawat kundisyon.

Sa praktikal na pagpaplano ng pamamahagi, karaniwang isinasaalang-alang ng mga inhinyero ang inaasahang pangangailangan, pagkakaiba-iba ng load, pagpapalawak sa hinaharap, temperatura ng kapaligiran, mga harmonika, at mga kondisyon ng pagpapatakbo bago matukoy kung ang 75KVA ay nagbibigay ng sapat na kapasidad. Ang wastong pagtatasa ng pagkarga ay mahalaga dahil ang parehong paulit-ulit na labis na karga at hindi kinakailangang labis na laki ay maaaring tumaas ang mga gastos sa lifecycle.

Gumagawa ang Guangbian ng 75KVA Pole-Mounted Transformer na solusyon para sa iba't ibang pangangailangan sa pamamahagi, kabilang ang mga customized na configuration ng boltahe para sa mga internasyonal na merkado. Ang produkto ay idinisenyo para sa panlabas na pamamahagi ng kuryente at maaaring iakma ayon sa electrical system at mga detalye ng proyekto.

Paano Gumagana ang isang 75KVA Pole-Mounted Transformer

Ang prinsipyo ng pagpapatakbo ay batay sa electromagnetic induction. Ang enerhiyang elektrikal ay pumapasok sa pangunahing paikot-ikot ng transpormer sa mas mataas na boltahe ng pamamahagi. Ang alternating current ay gumagawa ng nagbabagong magnetic flux sa loob ng transformer core. Ang magnetic flux na ito ay nagpapahiwatig ng boltahe sa pangalawang paikot-ikot.

Tinutukoy ng ratio sa pagitan ng pangunahin at pangalawang windings ang ratio ng pagbabago ng boltahe. Kung ang pangunahing boltahe ay makabuluhang mas mataas kaysa sa pangalawang boltahe, binabawasan ng transpormer ang boltahe habang pinapataas ang magagamit na kasalukuyang ayon sa relasyon ng kuryente at normal na pagkalugi ng transpormer.

Ang isang pinasimple na pagkakasunud-sunod ng pagpapatakbo ay maaaring maunawaan tulad ng sumusunod:

1. Ang medium-voltage na kuryente ay pumapasok sa pangunahing paikot-ikot.
2. Ang alternating current ay nagtatatag ng magnetic flux sa core.
3. Ang magnetic flux ay nagpapahiwatig ng boltahe sa pangalawang paikot-ikot.
4. Ang pangalawang paikot-ikot ay naghahatid ng mas mababang boltahe ng kuryente.
5. Ang langis ng transpormer ay naglilipat ng init mula sa mga aktibong sangkap.
6. Nakakatulong ang mga bahagi ng proteksiyon at pagsubaybay na suportahan ang ligtas na operasyon.

Dahil ang transpormer ay naka-install sa labas, ang enclosure nito, insulation system, sealing, corrosion resistance, at weather protection ay mahalagang bahagi ng pangmatagalang pagganap. Ang isang teknikal na tamang disenyong elektrikal ay nangangailangan pa rin ng angkop na mekanikal at proteksyon sa kapaligiran.

Kapasidad at Phase Configuration

Ang kapasidad ay isa sa mga unang detalyeng dapat i-verify ng mga mamimili, ngunit dapat itong palaging suriin kasama ng phase configuration. Ang isang single-phase 75KVA transformer ay angkop sa ilang partikular na residential, lighting, at small commercial distribution system, habang ang tatlong-phase na kagamitan ay karaniwang pinipili kapag ang network ay nangangailangan ng tatlong-phase load o pang-industriya na kapangyarihan.

Ang isang mahalagang pagkakamali ay ang pag-aakalang ang bawat 75KVA transpormer ay may magkaparehong mga katangiang elektrikal. Ang KVA rating ay tumutukoy lamang sa kapasidad. Dapat ding tukuyin ang boltahe, bahagi, dalas, configuration ng koneksyon, impedance, antas ng pagkakabukod, at mga naaangkop na pamantayan.

Pagpili ng Pangunahin at Pangalawang Boltahe

Ang pagiging tugma ng boltahe ay kritikal kapag bumibili ng transpormer na naka-mount sa poste. Halimbawa, ang isang pagsasaayos na idinisenyo para sa isang boltahe ng utility ay hindi basta basta maikokonekta sa isa pang network nang hindi kinukumpirma na ang insulation system, winding arrangement, accessories, at rating nito ay angkop.

Gumagamit ang isang kinatawan na configuration ng Guangbian 75KVA ng pangunahing pag-aayos ng boltahe na 4160 Grd Y / 2400V at pangalawang output na 120/240V. Ang mga naturang halaga ay partikular sa aplikasyon at hindi dapat ituring bilang mga pangkalahatang pagtutukoy para sa bawat 75KVA transformer.

Ang mga posisyon sa pag-tap ay maaari ding maging mahalaga kapag nag-iiba ang papasok na boltahe. Ang wastong napiling configuration ng tap ay nagbibigay-daan sa mga inhinyero na magbayad para sa ilang partikular na kondisyon ng supply-boltahe habang pinapanatili ang angkop na pangalawang boltahe. Ang eksaktong hanay ng pag-tap ay dapat palaging kumpirmahin laban sa detalye ng proyekto bago mag-order.

Core, Windings, Insulation, at Paglamig

Ang kahusayan ng transformer at buhay ng serbisyo ay lubos na nakasalalay sa mga aktibong materyales at kalidad ng pagmamanupaktura. Ang core ay nagbibigay ng magnetic path, habang ang windings ay naglilipat ng elektrikal na enerhiya sa pagitan ng mataas na boltahe at mababang boltahe na panig.

Gumagamit ang reference na 75KVA configuration ng Guangbian na copper windings at grain-oriented na silicon steel para sa core. Ang tanso ay may mataas na electrical conductivity at malawakang ginagamit kung saan mahalaga ang mahusay na paglipat ng kasalukuyang at thermal performance. Ang grain-oriented na electrical steel ay nakakatulong na mabawasan ang mga pagkalugi ng magnetic kapag maayos na naproseso at binuo.

Gumagamit ang unit ng oil-immersed na disenyo na may ONAN cooling, ibig sabihin Oil Natural, Air Natural. Ang langis ng transpormer ay natural na umiikot habang sinisipsip nito ang init mula sa core at windings. Pagkatapos ay inililipat ang init sa ibabaw ng tangke patungo sa nakapaligid na hangin. Ang kawalan ng sapilitang mga bomba o tagahanga ay maaaring gawing simple ang sistema ng paglamig at bawasan ang bilang ng mga pantulong na bahagi.

Gayunpaman, nangangailangan ng maingat na pansin ang mga kagamitang nakalubog sa langis sa integridad ng tangke, sealing, bushings, kondisyon ng langis, at proteksyon sa kapaligiran. Ang regular na inspeksyon ay nakakatulong na matukoy ang pagtagas, kaagnasan, sobrang init, o lumalalang mga koneksyon bago maging malaking pagkabigo ang mga problemang ito.

Mahalagang Mga Parameter ng Pagganap

Ang datasheet ng transformer ay naglalaman ng ilang mga halaga na direktang nakakaapekto sa pagganap ng pagpapatakbo. Ang pag-unawa sa mga bilang na ito ay nakakatulong sa mga koponan sa pagbili na maghambing ng mga produkto nang mas tumpak sa halip na tumuon lamang sa presyo ng pagbili.

Ang mas mababang pagkalugi ay maaaring mag-ambag sa mas mahusay na lifecycle na kahusayan, lalo na para sa mga transformer na nananatiling may lakas sa mahabang panahon. Ito ang dahilan kung bakit ang pagkawala ng walang-load ay nararapat na pansinin kahit na ang konektadong pagkarga ay malaki ang pagkakaiba-iba sa buong araw.

Ang impedance ay pantay na mahalaga para sa disenyo ng system. Nakakaimpluwensya ito sa pagbaba ng boltahe sa ilalim ng pagkarga at ang kasalukuyang magagamit sa panahon ng mga pagkakamali. Samakatuwid, dapat gamitin ng mga inhinyero ng proteksyon ang na-verify na halaga ng impedance ng tagagawa kapag nag-coordinate ng upstream at downstream na kagamitan sa proteksyon.

Kung saan Ginagamit ang isang 75KVA Pole-Mounted Transformer

Ang isang 75KVA na kapasidad ay maaaring magkasya sa isang malawak na hanay ng mas maliit na mga kinakailangan sa pamamahagi. Ang compact overhead installation nito ay ginagawang partikular na kapaki-pakinabang kung saan ang pagkakaroon ng lupa, gastos sa pag-install, at kalapitan sa load ay mahalagang mga pagsasaalang-alang.

• Mga pamayanan ng tirahan:pagbibigay ng mas mababang boltahe na kuryente sa mga grupo ng mga tahanan kung saan naaangkop ang kinakalkula na demand.
• Elektripikasyon sa kanayunan:pagsuporta sa access ng kuryente sa mga lugar kung saan nananatiling praktikal ang overhead distribution.
• Pag-iilaw ng kalye at lugar:pagbibigay ng lokal na pamamahagi ng mababang boltahe para sa mga network ng ilaw.
• Maliit na komersyal na pasilidad:naglilingkod sa mga tindahan, opisina, mga gusali ng serbisyo, at iba pang katamtamang kargang elektrikal.
• Mga paaralan at pampublikong pasilidad:pagbibigay ng localized distribution kung saan ang load profile ay tumutugma sa kapasidad ng transformer.
• Maliit na pang-industriya na aplikasyon:pagsuporta sa angkop na auxiliary o low-demand na pang-industriyang load.
• Mga proyekto sa imprastraktura:pagbibigay ng localized power transformation para sa mga piling proyektong pampubliko at utility.

Ang pinaka-angkop na aplikasyon ay nakasalalay sa aktwal na pagkalkula ng pagkarga. Ang isang transpormer ay hindi dapat mapili dahil lamang sa 75KVA ay mukhang malapit sa inaasahang pagkonsumo. Ang mga panimulang agos, load ng motor, pana-panahong pangangailangan, power factor, pagpapalawak sa hinaharap, at pagkakaiba-iba ng pagkarga ay dapat isaalang-alang lahat.

Paano Piliin ang Tamang Transformer

Ang pagpili ng tamang 75KVA Pole-Mounted Transformer ay nagsisimula sa pagtukoy sa kumpletong electrical environment. Ang sumusunod na checklist ay makakatulong sa mga mamimili na maiwasan ang magastos na pagtutugma ng detalye.

1. Kalkulahin ang inaasahang pagkarga.Tukuyin ang normal na demand, peak demand, mga kinakailangan sa pagsisimula ng motor, at potensyal na pagpapalawak sa hinaharap.
2. Kumpirmahin ang pangunahing boltahe.Itugma ang transpormer sa network ng pamamahagi ng utility.
3. Kumpirmahin ang pangalawang boltahe.Tiyaking tumutugma ang output sa konektadong kagamitan at lokal na sistema ng kuryente.
4. Piliin ang tamang configuration ng phase.Ang mga single-phase at three-phase system ay may iba't ibang mga kinakailangan sa aplikasyon.
5. Suriin ang dalas.I-verify na ang transpormer ay idinisenyo para sa dalas ng network.
6. Suriin ang impedance.Kumpirmahin ang pagiging tugma sa mga kalkulasyon sa kasalukuyang pagkakamali at koordinasyon ng proteksyon.
7. Suriin ang mga kinakailangan sa pagkakabukod.Isaalang-alang ang boltahe ng system at mga kondisyon sa kapaligiran.
8. Isaalang-alang ang kapaligiran ng pag-install.Ang temperatura, halumigmig, altitude, hangin, pagkakalantad ng asin, alikabok, at kaagnasan ay maaaring makaimpluwensya sa mga kinakailangan sa disenyo.
9. Suriin ang mga naaangkop na pamantayan.Tiyakin na ang dokumentasyon ng transpormer at pagsubok ay nakakatugon sa mga kinakailangan ng patutunguhang merkado.
10. Talakayin ang pagpapasadya bago ang produksyon.Dapat kumpirmahin ng isang tagagawa ang mga teknikal na parameter sa halip na umasa sa mga pagpapalagay.

Mga Pagsasaalang-alang sa Pag-install at Pagpapanatili

Ang tamang pag-install ay mahalaga para sa maaasahang operasyon ng transpormer. Ang mga kagamitang naka-mount sa poste ay dapat na suportado ng isang angkop na istraktura na may kakayahang pangasiwaan ang mekanikal na timbang at mga puwersa sa kapaligiran. Dapat ding isaalang-alang ang mga electrical clearance, grounding, koneksyon sa conductor, protective device, at access para sa maintenance ayon sa mga naaangkop na lokal na kinakailangan.

Bago mag-energize, dapat i-verify ng mga technician ang impormasyon ng nameplate, mga koneksyon, saligan, kondisyon ng pagkakabukod, mga mekanikal na fastener, bushings, at mga proteksiyon na bahagi. Ang mga pamamaraan ng pagsubok ay dapat sumunod sa detalye ng proyekto at naaangkop na mga pamantayan.

Pagkatapos ng pag-commissioning, ang mga nakagawiang inspeksyon ay makakatulong sa pagtukoy ng mga problema. Ang mga tauhan ng pagpapanatili ay dapat magbayad ng partikular na pansin sa:

• Paglabas ng langis o hindi pangkaraniwang pagbabago sa antas ng langis
• Kaagnasan sa tangke, mga kabit, o mounting hardware
• Nasira o kontaminadong bushings
• Maluwag na koneksyon sa kuryente
• Abnormal na pagtaas ng temperatura
• Hindi pangkaraniwang ingay o panginginig ng boses
• Mga palatandaan ng sobrang pag-init o pagkawalan ng kulay
• Kondisyon ng mga koneksyon sa saligan
• Pinsala na dulot ng masamang panahon o panlabas na epekto

Ang mga transformer na nakalubog sa langis ay nangangailangan ng partikular na atensyon sa kontrol ng pagtagas. Ang isang maliit na pagtagas ay hindi dapat balewalain dahil maaari itong magpahiwatig ng pagkasira ng isang seal, bushing, weld, gasket, o bahagi ng tangke. Ang mabilis na pagsisiyasat ay maaaring mabawasan ang panganib ng pagkasira ng kagamitan, pagkaantala ng serbisyo, at mga problema sa kapaligiran.

Paano Sinusuportahan ng Guangbian ang Mga Proyekto ng Transformer

Ang pagkakapare-pareho ng pagmamanupaktura ay lalong mahalaga para sa mga transformer ng pamamahagi dahil ang maliliit na deviation sa winding, core assembly, insulation, sealing, o pagsubok ay maaaring makaapekto sa pangmatagalang pagganap sa field. Ang Guangbian ay sumusunod sa isang multi-stage na proseso ng produksyon para sa mga solusyon nitong 75KVA Pole-Mounted Transformer.

Kasama sa daloy ng trabaho sa pagmamanupaktura ang core processing, winding production, tank fabrication at welding, vacuum drying, assembly, oil filling at sealing, electrical testing, final inspection, at packaging. Ang bawat yugto ay tumutugon sa ibang aspeto ng pagiging maaasahan ng transpormer.

Nagbibigay din ang Guangbian ng mga customized na solusyon sa transpormer para sa iba't ibang mga merkado at sistema ng pamamahagi. Para sa mga proyektong nangangailangan ng mga partikular na pagsasaayos ng boltahe, phase arrangement, pamantayan, accessory, o dokumentasyon, dapat na kumpirmahin ang mga teknikal na kinakailangan bago magsimula ang produksyon.

Mga Madalas Itanong

Ano ang ibig sabihin ng 75KVA sa isang transpormer?

Ang 75KVA ay ang maliwanag na rating ng kapangyarihan ng transpormer. Inilalarawan nito ang kapasidad ng elektrisidad ng transpormer sa halip na ang dami ng enerhiya na palaging kukunin nito. Ang aktwal na operating load ay depende sa konektadong kagamitan, power factor, load profile, at mga kondisyon ng system.

Ang 75KVA transformer ba ay angkop para sa residential power distribution?

Maaari itong maging angkop para sa pamamahagi ng tirahan kapag ang kinakalkula na demand ay tugma sa kapasidad ng transpormer at pagsasaayos ng kuryente. Dapat isaalang-alang ng mga inhinyero ang bilang ng mga mamimili, pinakamataas na demand, pagkakaiba-iba, pagkarga ng motor, kagamitan sa pag-init at pagpapalamig, at potensyal na paglago sa hinaharap.

Anong pangalawang boltahe ang maaaring ibigay ng isang 75KVA Pole-Mounted Transformer?

Ang pangalawang boltahe ay hindi tinutukoy ng 75KVA rating lamang. Dapat itong tukuyin ayon sa patutunguhang electrical system. Ang isang kinatawan na configuration ng Guangbian ay nagbibigay ng 120/240V pangalawang output, ngunit ang iba pang mga configuration ng boltahe ay maaaring kailanganin para sa iba't ibang mga merkado.

Bakit ginagamit ang tanso para sa mga windings ng transpormer?

Ang tanso ay nagbibigay ng mataas na electrical conductivity at magandang thermal performance. Ang mga katangiang ito ay ginagawa itong malawakang ginagamit na paikot-ikot na materyal para sa mga transformer ng pamamahagi kung saan ang maaasahang kasalukuyang paglipat at mahusay na operasyon ay mahalaga.

Ano ang ONAN cooling?

Ang ibig sabihin ng ONAN ay Oil Natural, Air Natural. Ang langis ng transformer ay natural na umiikot habang sinisipsip nito ang init mula sa core at windings, habang ang init ay inililipat mula sa tangke ng transformer patungo sa nakapaligid na hangin nang walang sapilitang mga bomba o fan.

Ano ang dapat suriin bago bumili ng 75KVA transformer?

Dapat kumpirmahin ng mga mamimili ang na-rate na kapasidad, bahagi, pangunahing boltahe, pangalawang boltahe, dalas, impedance, mga kinakailangan sa pagkakabukod, paraan ng paglamig, kapaligiran sa pag-install, mga naaangkop na pamantayan, mga accessory, mga kinakailangan sa pagsubok, at dokumentasyon ng paghahatid.

Maaari bang i-customize ng Guangbian ang isang 75KVA Pole-Mounted Transformer?

Maaaring magbigay ang Guangbian ng mga customized na solusyon sa transpormer batay sa mga kinakailangan ng proyekto. Dapat magbigay ang mga customer ng mga detalyadong detalye ng elektrikal at mga kinakailangan sa patutunguhan-market para matukoy ng engineering team ang naaangkop na configuration.

Paano mapapabuti ang buhay ng serbisyo ng isang transpormer na naka-mount sa poste?

Ang naaangkop na sukat, tamang pag-install, angkop na proteksyon, wastong pagkarga, regular na inspeksyon, epektibong saligan, at agarang atensyon sa abnormal na temperatura, ingay, pagtagas ng langis, o mga kundisyong elektrikal ay maaaring mag-ambag lahat sa maaasahang pangmatagalang operasyon.

Konklusyon

Ang isang 75KVA Pole-Mounted Transformer ay maaaring maging isang epektibong solusyon para sa localized na medium-voltage hanggang sa mababang boltahe na pamamahagi ng kuryente kapag ang mga de-koryente at mekanikal na mga detalye nito ay wastong tumugma sa proyekto. Ang pag-install nito sa itaas ay maaaring mabawasan ang mga kinakailangan sa lupa, habang ang isang oil-immersed na ONAN cooling system ay nagbibigay ng isang direktang diskarte sa pamamahala ng init para sa mga panlabas na aplikasyon.

Gayunpaman, ang kapasidad lamang ay hindi dapat matukoy ang desisyon sa pagbili. Ang pangunahin at pangalawang boltahe, pagsasaayos ng phase, dalas, impedance, pagkalugi, pagkakabukod, mga kondisyon sa kapaligiran, istraktura ng pag-install, proteksyon, at mga naaangkop na pamantayan ay lahat ay nakakaimpluwensya kung ang isang transpormer ay gagana nang maaasahan sa larangan.

Guangbianpinagsasama ang karanasan sa pagmamanupaktura ng transpormer sa mga na-customize na solusyon sa produkto para sa iba't ibang network ng pamamahagi at mga internasyonal na aplikasyon. Mula sa paggawa ng core at winding hanggang sa paggawa ng tangke, pagpapatuyo, pagpuno ng langis, pagsusuri sa kuryente, at panghuling inspeksyon, ang bawat yugto ay nakakatulong sa pagiging maaasahan ng natapos na transpormer.
